中望CAD建筑版2017一經推出，受到了工程建設相關領域設計師的大力贊賞。以建筑構件作為基本設計單元，中望CAD建筑版集二維工程圖、三維表現和建筑信息于一體，能夠自動 創立剖面，大幅度簡化了繪制建筑立剖圖的操作，從而為設計師在規定時間內完成設計任務提供了保障。

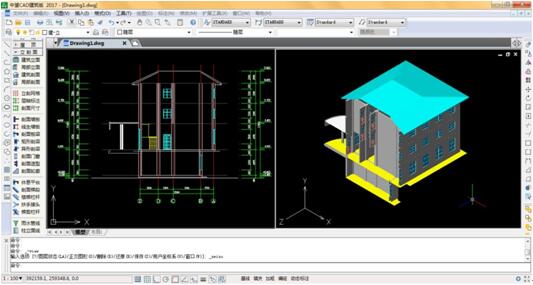

利用建筑模塊，設計師在完成建筑平面圖的繪制后，可以用三維組合功能將設計的各個樓層組合成一個完整的建筑實體。有了三維實體對象，應用中望CAD建筑版2017的“建筑立面 ”功能，立剖圖就可以非?？焖俦憬莸乩L制出來：選擇立面視圖的方向，這里有前后左右四個方向可以選擇，然后選擇需要在立面圖上顯示的軸線，就可以生成完整的建筑立面圖 了。如下圖，左為直接生成的立面圖效果，右為整棟建筑的三維實體效果圖。

剖面圖的制作前提是要在平面圖上先做好剖切符號，用中望CAD建筑版菜單的【文表符號-剖切符號】來進行。設計師只需設定好剖切的位置和方向，接下來跟制作立面圖的步驟基 本一樣，選擇需要在剖面圖上顯示的軸線等，就可以生成剖面圖了，如下圖左。

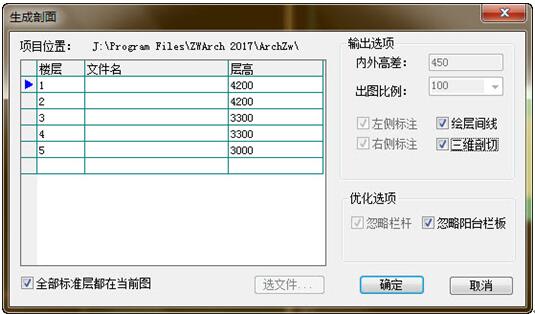

剖面圖也可以生成三維實體剖面，設計師只需在進行剖面圖生成時的對話框中，選擇“三維剖切”，就可以生成三維實體圖的樣式。如下圖右，看上去十分直觀。

同時，中望CAD建筑版2017還提供有局部立剖面的功能，可以對單個建筑平面圖生成當前樓層的立剖面圖。這對不是整棟建筑的圖紙來說，繪制也非常方便。而生成后的立剖面圖，設計師還可以根據實際要求在上面進行直接修改。

除此之外，中望CAD建筑版2017的剖立面功能里還提供了很多繪制立剖面圖的輔助性實用功能，如立剖網格、立剖標注，剖面墻板，剖面樓梯等，即使在沒有平面圖的情況下，手動 用立剖面的這些功能繪制也能節省不少工作量。由于中望CAD建筑版的立剖圖采用自定義對象技術，門窗、梁、樓梯、造型和剖面輪廓等，這些自定義構件像平面一樣，都有自己固 有的屬性，彼此遮擋關系自動處理，使得最終生成的立剖圖清晰直觀。

編后：現代設計院生產任務重，出圖量很大。對于設計師來說，在有限的時間內按要求保質保量完成建筑圖紙是比較困難的工作。使用中望CAD建筑版2017的專業功能，可以提高設 計人員工作效率和質量，按部就班、忙而不亂的完成建筑圖的制作，同時減少出錯概率。
