最近發布的中望CAD建筑版2017，具備了豐富而強大的智能參數化設計功能，能夠大幅度簡化設計師繪圖操作步驟，例如建筑設計中常遇到的修改某一規格的數量眾多的墻體或柱子、手動修改已標注的坐標，等等，通過參數化設計即可快速完成。

中望CAD建筑版2017的智能參數化設計功能在工程設計繪圖全過程中都可以應用體現到，概括起來有以下四大點：

一、過濾選擇

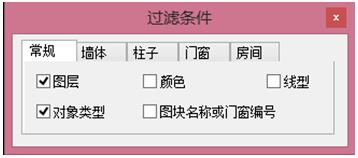

中望CAD建筑版2017的過濾選擇，是指用于相同性質的圖元的批量選擇和快速選擇。設計師進行過濾選擇時，需先選擇過濾參考的圖元對象，然后再選擇其它符合參考對象過濾條件的圖形；而在復雜的圖形中篩選同類對象，則可建立需要批量操作的選擇集，如下圖所示。

過濾選擇的優點在于可以將對象參數化，設計師通過參數調節，可以批量修改篩選對象，從而大大節省處理復雜圖紙的時間。

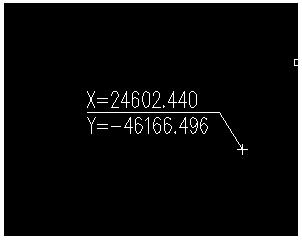

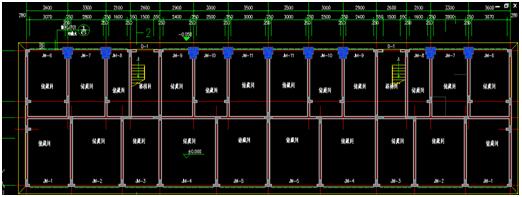

二、動態標注 中望CAD建筑版2017的智能參數功能的另一體現是動態標注。比如，設計師在標好0標高之后，打開動態標注，通過直接陣列或復制即可完成對其他層高的標注，而不需要進行手動修改，更加方便快捷。

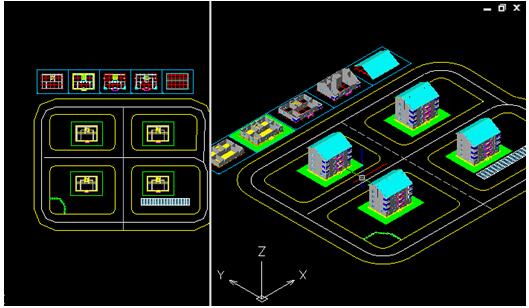

三、建筑模型管理 值得一提的是，中望CAD建筑版2017繪制的二維對象包含了完整的三維視圖信息，設計師在完成二維的樓層平面圖繪制后，通過智能參數的建筑模型管理，可以實時生成三維效果對圖紙進行查看，如下圖所示。

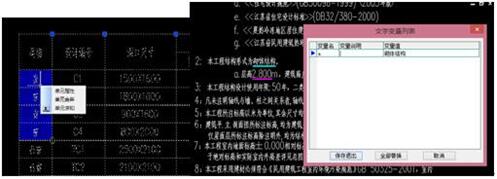

四、在位編輯 中望CAD建筑版2017在位編輯的智能參數，主要體現在軸號編輯、表格編輯和文字編輯三個方面。設計師在軸號編輯里修改某一軸號，后續軸號會進行自動更新。另外，在表格編輯中，設計師可以執行單元格合并、自動求和、自動排序等多種操作，極大地提高了工作效率。

而在進行文字編輯時，由于大量建筑說明的內容具有相似性，設計師有時需要進行個別數字的修改。這種情況下，設計師就可以使用文字模板，將需改動的地方進行標識，以便日后修改。更重要的是，在進行文字編輯時，設計師不僅可以選中一系列對象，將文字改成上標或者下標，也可以通過設置文字變量和變量維護，對設置好的文字變量進行批量修改，既方便又快捷。

小結：建筑設計中，由于圖紙對象數量眾多，設計師對軟件修改圖紙的便捷性要求非常高，而中望CAD建筑版2017很好地滿足了設計師的這一需求：設計師可以對繪制好的二維平面圖，進行實時查看三維效果圖。更重要的是，軟件還通過智能參數設計的一系列命令，有效幫助設計師簡化繁瑣的修改工作，極大地提高了設計效率，讓繪圖更加高效，更便捷。
