CAD如何將樣條曲線轉換成多段線

有時在使用CAD中，需要把繪制出來的樣條曲線轉換成多段線來方便以后的編輯或輸出到別的軟件、設備。然而要怎么進行操作才能轉換出來呢？下面有幾種實用的方法供大家參考：

第一種方法（特別使用CAD低版本的用戶）：

打開CAD——打開需要轉換的樣條曲線圖紙——在命令欄輸入“WMFOUT”，選出要轉換的樣條——將選擇的對象保存為“圖元文件（*.wmf）”格式文件——再在命令欄輸入“WMFIN”打開剛剛保存的文件——按照指示輸入對應的參數——炸開圖形即可得到轉換出來的多段線了

第二種方法（特別使用CAD低版本的用戶）：

打開CAD——打開需要轉換的圖紙——在命令欄輸入“flatten”——按提示選擇需要轉換的樣條曲線即可，這個方法使用的前提是確認安裝了Express擴展工具

第三種方法（使用CAD高版本的用戶）：

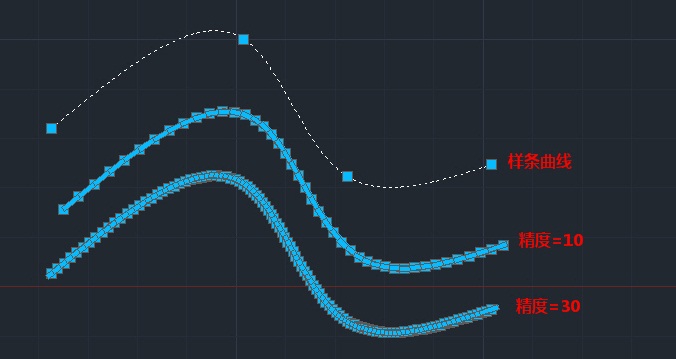

打開CAD——打開需要轉換的圖紙——選擇樣條曲線——輸入“splinedit”命令——輸入“p”參數——回車——輸入需要轉換的精度——回車，即可

第四種方法：

打開CAD——打開需要轉換的圖紙——選擇要轉換的樣條曲線，復制到新的圖紙上——在菜單欄點文件“另存為”，保存為“CAD R12/L12 DXF (*.dxf)”格式——再點“文件”中的“打開”，打開剛剛保存的文件即可

以上就是本篇文章的全部內容了，感謝您的閱讀，更多CAD資訊請關注中望CAD的官方公眾號。
