cad如何通過構造線指定三角形的中心點？
在CAD的日常使用中，可能會遇到需要畫三角形中心點的時候，那么cad如何通過構造線指定三角形的中心點呢？下面教大家一種方法。

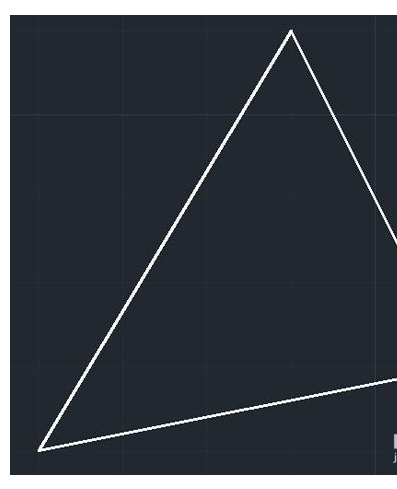

步驟一：啟動cad2013軟件,用直線工具畫一個銳角三角形，如下圖所示。
步驟二：在命令行中輸入或動態輸入“xline”命令（快捷鍵xl）,來執行構造線命令。

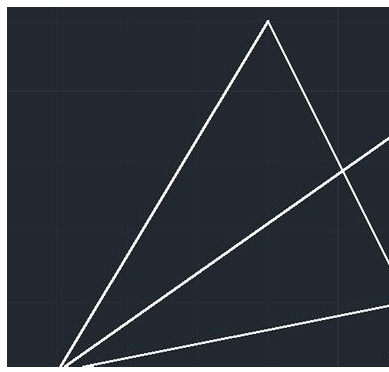

步驟三：根據命令行提示選擇“二等分（（單位：萬元）B）”選項，根據命令行提示指定角頂點，再指定起點和端點，從而繪制角平分線1.

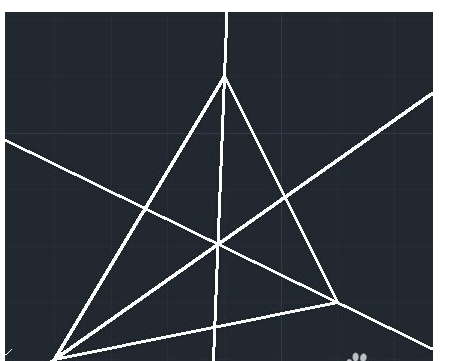

步驟四：按照與上一步相同的方法，分別繪制其他二個角的平分線2、3，則三條角平分線的交點即為三角線的中心點。
步驟五：在命令行中輸入“circle”命令（快捷鍵c）,來執行圓命令。

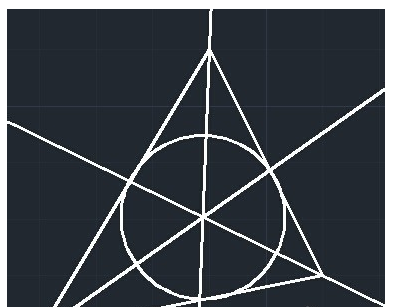

步驟六：使用鼠標指針捕捉交點作為圓心，再捕捉其中一條邊與角分線的交點作為圓的半徑端點，從而繪制三角形的內接圓。
