不少CAD軟件使用者使用CAD的時候會畫出一個面，然后使用拉伸命令拉伸出來一個實體，但是有時候卻發現截面已經畫好了，也是封閉的，但是就是拉伸不出一個實體，只能拉出一個面。那我們以該怎么辦呢？其實，這種情況更改一下視覺樣式就可以看到實體，而不是操作或者其他的問題。不過操作中也是要注意，拉伸之前必須面域.，面域的意思是，該圖形首位閉合，而且不能有多余的線，有幾條線組成的圖形尤其要注意這一點。
我們畫一個五角星為例。選擇“拉伸”或者命令符“ext”，框選畫出的圖形，指定高度，如圖所示。

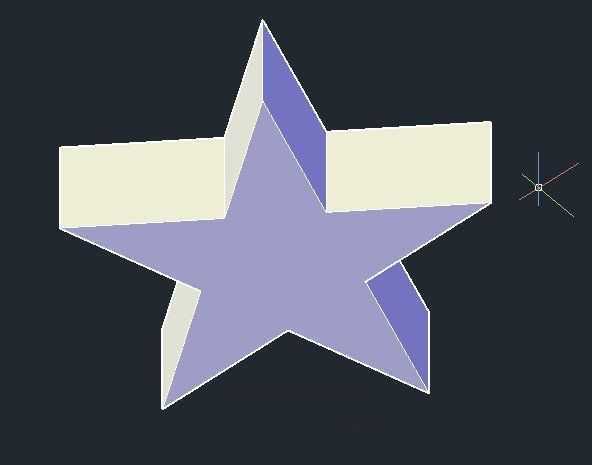

然后使用命令符，輸入“reg”，框選所有的線條，回車，然后更改“視覺樣式”為概念或者真實就可以看到視圖中的圖像發生了變化，拉伸效果就出來了。
