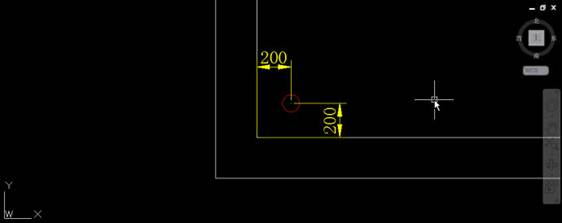

在CAD繪圖過程中，有時我們要定位的點距離可捕捉的點在X軸和Y軸方向都有一定距離，假如要繪制給排水圖紙時要在墻角處布置一根立管，也就是距離墻角一定位置畫一個圓，如下圖所示。

  利用對話框和捕捉快捷菜單（SHIFT+右鍵）中的選項我們都無法直接定位這個圓的圓心，比如用FROM只能捕捉到某一個方向上有一定距離的點。大家比較常用的辦法是先放到墻角位置，然后移動到指定位置。
  其實CAD很早就提供了這樣工具，只是這個選項從界面上找不到，需要我們手動輸入，這就是跟蹤（TRACK），可以簡單輸入TK，這個選項在之前簡單介紹過，這里再結合上面的實例看看具體的操作方法。

1、輸入C（CIRCLE）或在工具面板中單擊畫圓的按鈕，軟件會提示我們指定圓心或選擇其他方式，如下圖所示。

2、輸入TRACK或簡寫TK，回車，軟件會提示指定第一追蹤點，如下圖所示。

3、第一追蹤點就是的定位的原始基點，將光標移動到墻角處，出現端點捕捉標記時單擊，將追蹤點定位到墻角處，如下圖所示。

4、軟件會提示下一點，按F8打開正交，橫向移動光標，輸入200，回車，如下圖所示。

此時跟蹤點已經到了距離墻角橫向距離200的位置，我們移動光標，可以看到出現一條豎線。

5、向上移動光標，輸入200，將跟蹤點向上移動200，如下圖所示。

  命令仍繼續提示下一點，左右上下拖動光標，我們可以看到從跟蹤點會有一條橫線或豎線連接到光標上，表示我們可以繼續指定方向和距離，繼續定位跟蹤點。

6、但目前的點已經滿足我們的要求，按回車或空格，完成跟蹤的操作，拖動光標，我們可以看到圓心已經準確地定位到了正確的位置，如下圖所示。

6、輸入圓的半徑，例如50，就完成了圓的繪制。

小結

我們在掌握CAD界面上常見的繪圖和編輯命令的同時，有必要多了解一些CAD內部隱藏的命令和參數，在一些特殊狀況下，有些小技巧可以讓我們操作效率更高。
