問題描述
從源圖形拷貝到目標圖案和線型，顯示不正確，比例要調到很大或很小才能顯示正確。
問題原因
1、源圖形與目標圖形使用的填充圖案和線型文件的度量制式不一致。
2、【MEASUREMENT】系統變量用于控制當前圖形是使用英制還是公制填充圖案和線型文件。
解決方法
1、在命令行輸入【MEASUREMENT】，然后【回車】。
2、命令行提示
輸入 MEASUREMENT 的新值<0>：輸入【1】，然后【回車】，使用公制填充圖案。

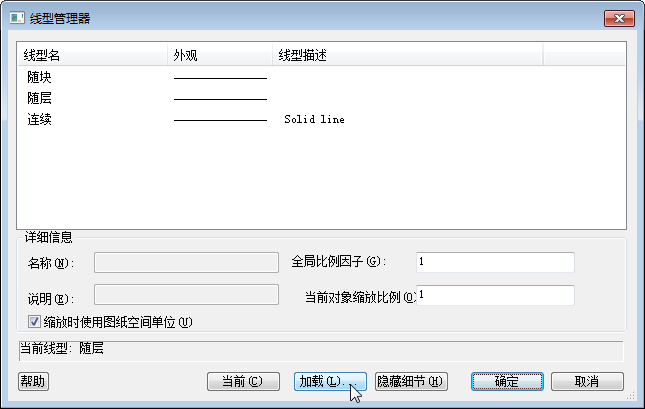

3、利用【LINETYPE】線型管理器查看當前圖形是使用英制還是公制填充圖案和線型文件。

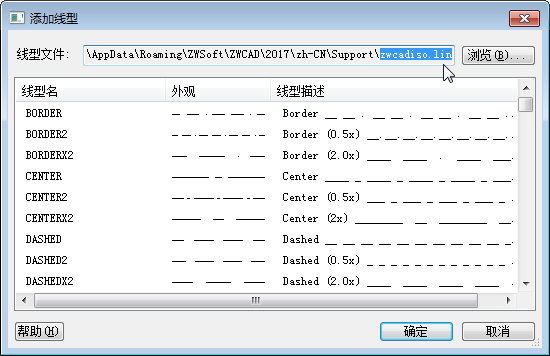

4、單擊【加載】，打開【加載或重載線型】對話框。
5、在【瀏覽】按鈕旁邊查看當前圖形是使用英制還是公制填充圖案和線型文件。“zwcadiso.lin”是公制線型文件，“zwcad.lin”是英制線型文件。此位置會顯示相應制式線型文件。
6、【MEASUREMENT】的值設為【1】之后，不會立即改變圖形中的線型外觀，需要使用【LINETYPE】線型管理器重載線型，并【REGEN】重生成圖形。
7、【MEASUREMENT】的值設為【1】之后，英制的填充圖案也不會立即改變填充圖案外觀，需要編輯填充圖案或者使用【MATCHPROP】特性匹配，將公制的填充圖案特性匹配給英制的填充圖案。
