CAD中如何拉伸整體圖形
使用STRETCH命令可以拉伸、縮短及移動實體整體圖形，該命令通過改變端點的位置來修改圖形對象，編輯過程中除被伸長、縮短的對象外，其他圖元的大小及相互間的幾何關系將保持不變。
命令行輸入提示如下：

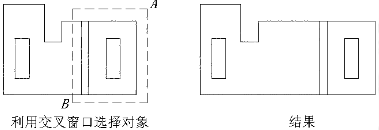

命令:_stretch //通過交叉窗口選擇要拉伸的對象，如下圖左邊所示
選擇對象： //單擊A點
指定對角點：找到6個 //單擊B點
選擇對象： //按Enter鍵
指定基點或[位移（D）]<位移>： //在屏幕上單擊一點
指定第二個點或<使用第一個點作為位移>：@35,0 //輸入第二點的相對坐標
結果如下右邊所示。
使用STRETCH命令時，首頁應利用交叉窗口選擇對象，然后指定對象拉伸的距離和方向。凡在交叉窗口中的圖元頂點都被移動，而與交叉窗口相交的圖元將被延伸或縮短。
