在繪圖過程中，常常要調整線段的長度，對線段進行長度調整的方法有以下幾種：
1.若線段是水平線或豎直線，則可打開正交功能，激活線條的關鍵點，通過關鍵點拉伸模式改變線條長度
2.用LENGTHEN命令的“動態（DY）”選項改變線段的長度，該命令的優點是一次能修改多條線段。

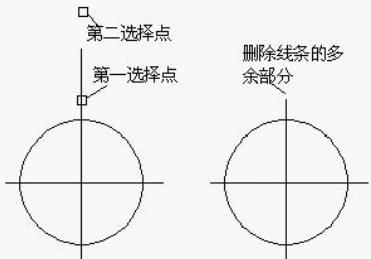

3.用BREAK命令修改線段長度，用戶可以用BREAK命令將線條的多余部分刪除，操作過程是首先在要打斷的位置拾取第一點，再在線段端部以外的位置拾取第二點，如下圖左邊所示，操作結果是兩個選擇點之間的部分被刪除了，如下圖右邊所示。
