如果我們想要用CAD繪制圖形的剖切線，我們應該怎么繪制呢？
我們可以看看下方的解說步驟，供大家學習。
1.我們打開中望CAD之后，建立一個三維實體圖形。
2.我們再輸入【SL】的命令進入剖切的命令程序，參考下圖。
3.我們再選擇我們創立的實體。

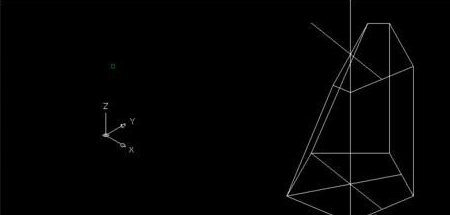

4.接下來我們回車選定后，輸入【3】即是我們進入三點剖切，意思是三點選擇一個面，最后，我們選定好要保留的側面，參考下圖。
5.我們也可以選擇不輸入【3】，而是新建一個視面，輸入【UCS】，回車后，輸入【ZA】,回車后，我們就可以選定Z軸矢量去建立坐標系，參考下圖。
6.我們進入剖切命令后，這里我們選擇兩點，兩點是用來與Z軸相平行的平面，只需要有兩點。

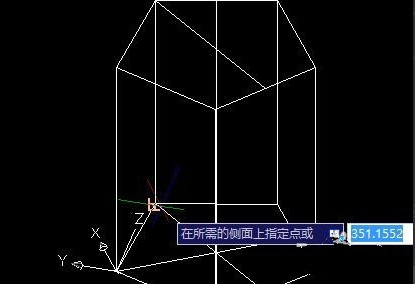

7.我們選擇好的兩點，最好是我們已知的邊，如下圖所示，我們的起點是坐標的原點，然后第二點是，我們所需側面的點就是要保留下來部分上面的任意一點都可以。
以上，是我們給出的參考方式。
