弧長標注的圓弧標記在標注文字的前面，想將圓弧標記放到文字上面怎么辦
看了一下CAD的系統變量幫助，發現當初開發這個功能的時候，開發者就已經考慮到不同用戶的需求，提供了可以設置弧長標注的變量：DIMARCSYM。下面簡單給大家介紹一下這個變量設置對弧長標注的影響。

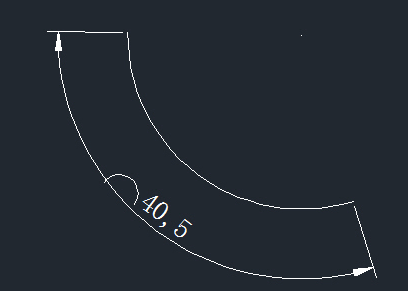

DIMARCSYM的默認值是0，將圓弧標記顯示在尺寸文字的前面，如下圖所示。

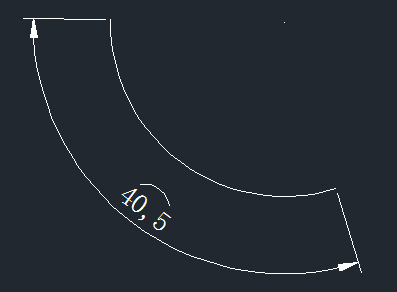

如果將此變量設置為1，圓弧標記會顯示在尺寸文字的上方，如下圖所示。

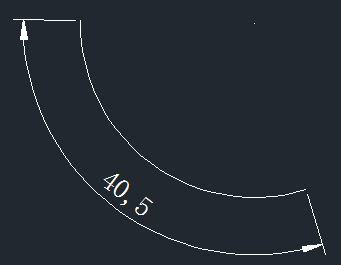

如果將此變量設置為2，將不顯示圓弧標記，如下圖所示。

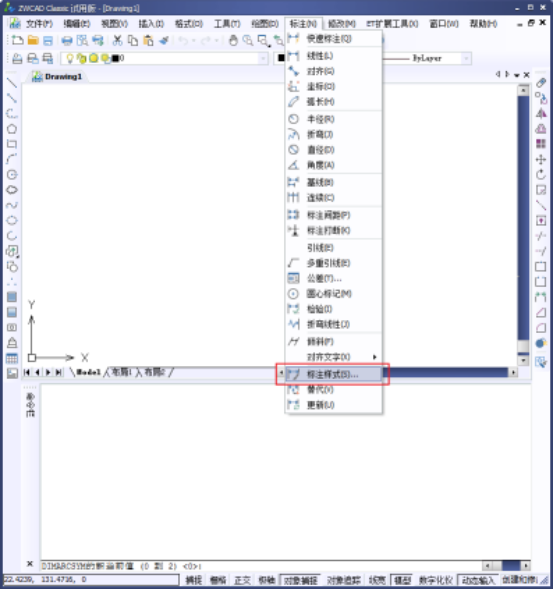

變量確實不太好記，我們可以通過菜單欄找到標注樣式，

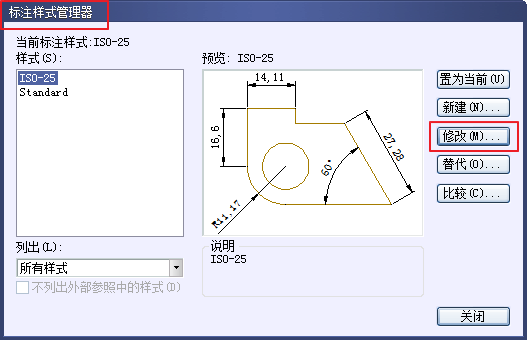

彈出對話框之后，再點擊【修改】，
我們就就可以修改我們的標注樣式了。
以上是我們中望CAD的操作過程，僅供參考。
