CAD中的UCS的概念及特點介紹
在中望CAD中，坐標系有兩種，分別是世界坐標系WCS和用戶坐標系UCS，世界坐標系是系統默認的初始坐標系，它的原點及各個坐標軸方向固定不變，對于二維圖形繪制，世界坐標系能夠滿足要求，但在三維建模中，用固定不變的坐標系創建不同位置的實體卻很繁瑣，這時需要適時地創建用戶自定義的坐標系也就是用戶坐標系。用戶坐標系是通過變化你坐標系的原點和方向形成的，用戶坐標系主要有以下幾個方面的特點：
1. 坐標的直觀性
當前用戶坐標系圖標總是直觀地、形象地反映當前模型實體的位置和坐標軸方向，這樣可以方便而準確地為實體定位，方便繪制特征截面。
2. 坐標系的靈活性
用戶坐標系就是根據坐標系的原點和方向變換形式的，因此它具有很大的靈活性和適應性。在創建過程中，某些特征的生成方向是固定的，并且特征之間的相對位置不可更改。例如，在創建螺紋時，螺紋實體總是沿著Z軸方向生成，這時候需要靈活變換坐標系的位置和方向來滿足設計要求。
3. 坐標系的單一性
在中望CAD中，用戶坐標系是唯一的，即當前環境中只存在一個用戶坐標系。例如，如果創建了新的用戶坐標系，則原坐標系消失。在裝配組件時，如果在當前文件中插入外部模型，新插入的模型坐標系消失，該模型的位置以當前空間中的坐標系為準。
【創建世界坐標系的方法】

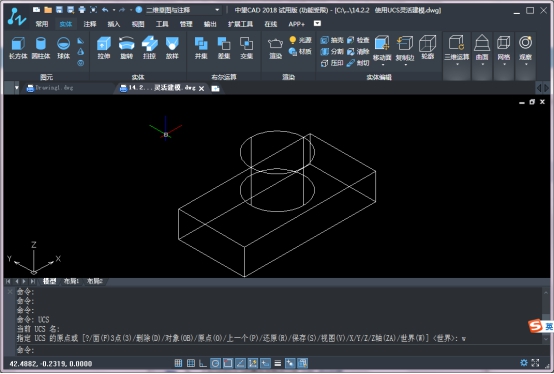

打開文件，在命令行輸入UCS命令，按回車鍵確認，在命令行的提示下，輸入W選項并確認，即可創建世界坐標系。
