CAD怎么剖面，CAD剖面圖怎么畫

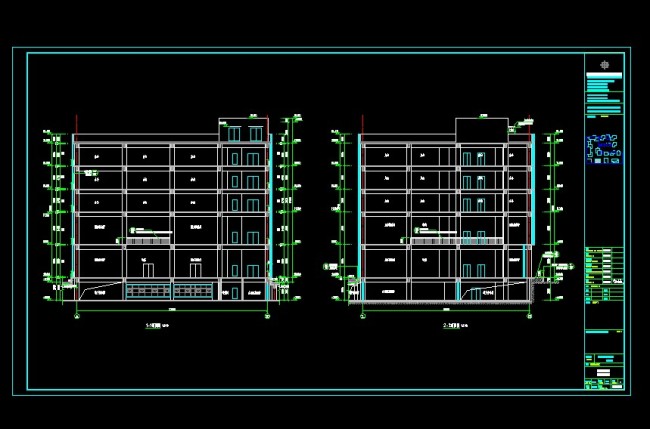

所謂"剖",其實就是" 切"在CAD中,剖切面一般用平面的方法,也就是所謂的"剖切平面",比如一個西瓜,畫出的輪廓線,只能看到這個瓜的外部形狀.看不到內部的結構.這時,假想有一把刀,把它切開,就可以看到這個西瓜的表皮,內皮,瓤，籽。這個假想的“刀”就是剖切平面?？吹降膬?nèi)部結構，就是“剖面圖”。注意，不是真的切開，是為了看到內部而“假想”切開。目的是看到內部結構。

剖面圖，簡單理解就是將物體剖切的面表示出來，一半可以分為半剖、全剖和局部剖，當然全剖還有單面、雙面之分。在CAD中，對于一些需要表達內部結構的圖形，就要用到剖面圖。根據零件的具體情況，可用半剖（一半圖形表達的是外部輪廓，另一半圖形表達的是內部），全剖，有時用的是局部剖，只在需要剖切的局部剖開，還有階梯剖，旋轉剖，復合剖，等等，目的都是表達內部的結構。既然是假想的剖開，在剖切面上，就要用特殊的圖線來區分，在CAD制圖中，一般用“剖面線”表填充剖切平面。又根據零件或物體的材料，選擇不同的“剖面線”.

剖面圖的具體畫法如下：

1、  在CAD 界面內，先勾勒出剖面圖的輪廓；

2、  調用剖面填充命令；

3、  分別設置好需要的參數，比如剖面線的樣式、間距這些，當然，還有框定剖切的范圍；

4、  確定后就可以看到效果了，完成。

以上就是本篇的全部分享了，希望能幫到各位！
