CAD配筋圖的繪制方法
CAD建筑圖紙是需要繪制配筋圖的，如何繪制呢？有興趣的朋友可以看看下面利用CAD繪制配筋圖的方法。

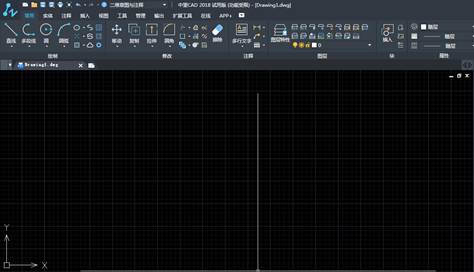

1、打開CAD這款軟件，進入CAD的操作界面，如圖所示：

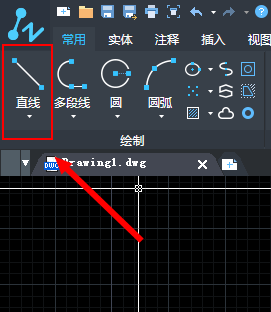

2、在該界面內找到直線命令，如圖所示：

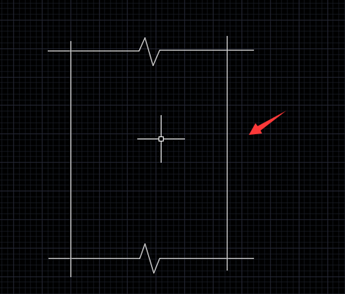

3、使用直線命令繪制出配筋圖的外框，如圖所示：

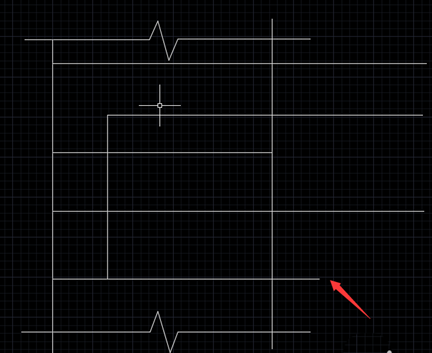

4、在外框的基礎上繪制出細節，如圖所示：
5、再在工具箱內找到修剪命令，如圖所示：

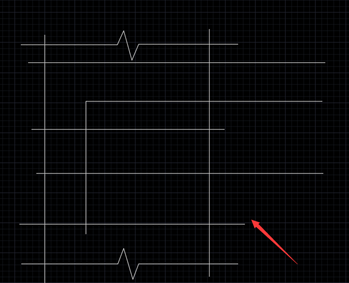

6、使用修剪命令將多余的線修剪掉，如圖所示：

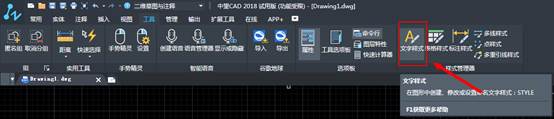

7、再在工具箱內找到“文字”工具，如圖所示：

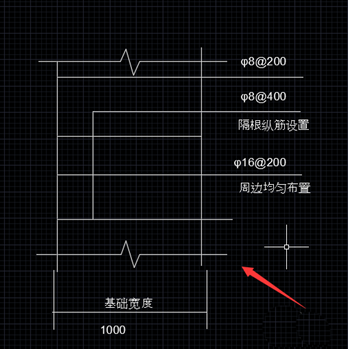

8、使用文字工具在圖形上標注出要求，這樣我們的配筋圖就畫好了，如圖所示：
這就是CAD配筋圖的繪制方法，希望大家的喜歡！
