CAD如何等分線段

在CAD應用中，很多時候需要對一條線段進行等距或者等長分段，以方便在等分點上繪制圖形。如果僅僅是分成兩段，還能利用捕捉中點的方法繪圖，但如果分成多段的話，應該怎么繪制圖形呢？請閱讀下文。

一、等距分段：

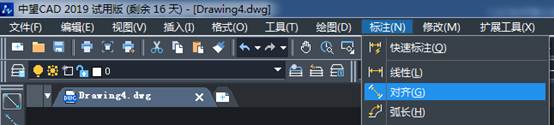

1.點擊標注，對齊：

2.右擊下方狀態欄上的 對象捕捉，然后點擊設置

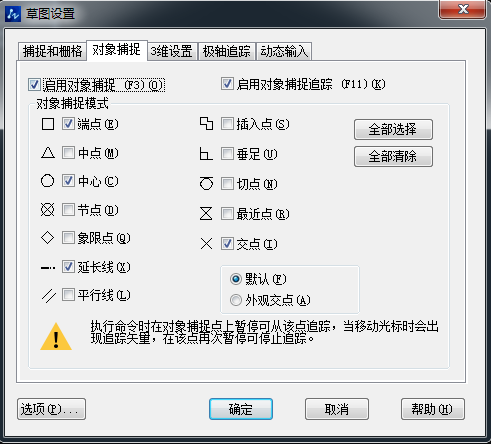

3.如下圖所示，勾選相應的參數，然后點擊確定 ：

4.點擊線段的兩個端點，然后向一側拖拽，再點擊，即可顯示出當前線段的長度

5.直接輸入命令 me后，按回車，或者點擊空格，即可執行等距分段功能。

6.選擇要分段的線段后，按鍵盤上的Ctrl+回車，即可確認選擇。

7.輸入要分段的距離，如300，按回車或者空格確認輸入。

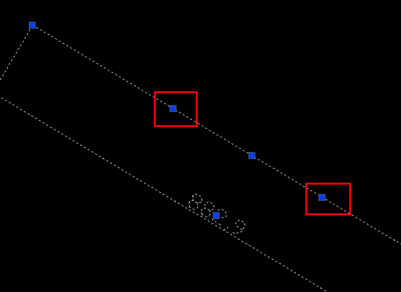

8.選取整個線段，即可發現在線段所在的位置，出現另外的兩個點。這兩個點，即是當前線段的等距分點：

二、等長分段：

1.要對線段等長分段的話，直接輸入命令 div，或者點擊 繪圖，點，定數分段：

2.選擇要分段的線段，并按鍵盤上的 Ctrl+回車確認選擇。

3.輸入要分段的數，如3，按回車或者空格確認輸入。

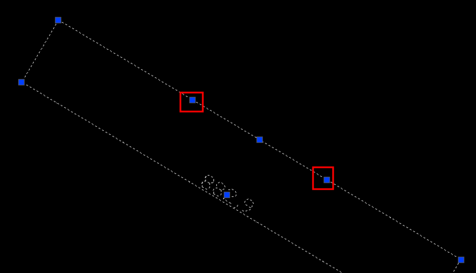

4.選擇整個線段，即可發現在線段所在的線條上，多出兩個點，即當前線段的3等分端點：

三、查找分段點：

1.要查找分段點，先選擇一個繪圖工具，如直線，然后右擊 對象捕捉，然后選擇 設置。如下設置之后，點擊 確定 ：

2.鼠標指針靠近分端點的時候，會在分段點上出現交叉的黃色圖標提示。繼續靠近該端點，當該端點被黃色的圓圈包圍的時候，則表示此時點擊左鍵，即可選擇當前端點作為起始點：

3.如下圖所示，在該端點繪制一條線段：

注意：如果要刪除分段點，需要將線段換到另一個圖層，然后隱藏該圖層，再選擇刪除端點即可。歡迎關注下方中望CAD公眾號，更多資訊等你來！
