CAD如何設置圖層的線寬？
CAD如何設置圖層的線寬？
我們使用CAD畫圖的時候,標注圖紙的尺寸和圖形的外輪廓的線寬是不同的,通過線寬的差別可以區分出線條的類型,下面小編介紹一下設置線寬的方法.
方法/步驟

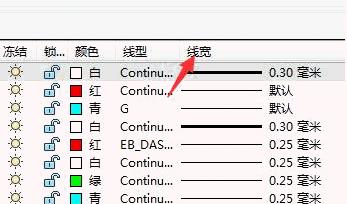

1.可以直接在圖層里面設置線寬，首先打開圖層管理器，找到相對應的層，點擊線寬，設置我們想要的寬度。

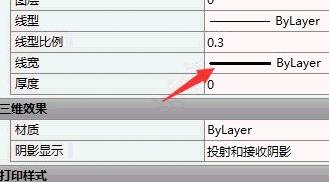

2.如果是已經存在的圖形想要去重設它的寬度，直接雙擊圖形，自動彈出特性對話框，在線寬右側的下拉框里選擇所需要的寬度。

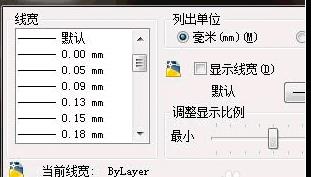

3.另一種方式是在繪圖區的下方把鼠標移到顯示/隱藏線框的圖標開關，如下圖所示
直接按鼠標的右鍵進行設置，彈出線寬設置對話框，選擇想要的線寬。
4.當然還可以用已知的圖層線寬格式刷成和已知一樣的線寬，在下方輸入快捷命令MA，確認后選擇已知圖的線寬，再選擇想改變的圖。
