在CAD的使用中，我們繪制好了圖，但若不小心把圖形移到了其他地方，使得圖紙顯示空白。那究竟該如何快速使得圖形顯示并居中呢？
下面小編給大家簡單介紹顯示并居中圖形的方法
1、首先，大家打開中望CAD軟件
2、點擊文件按鈕或者在命令行中輸入“Ctrl+O”，快速打開文件瀏覽窗口，再打開沒有居中的圖形文件

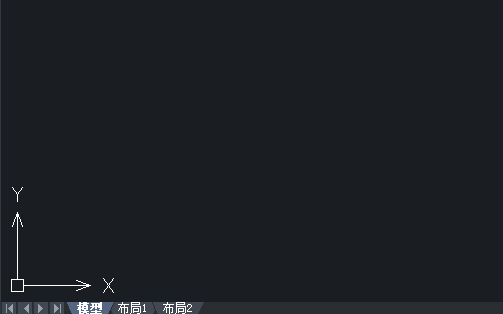

3、打開該文件后，由于文件沒有居中顯示，所以圖紙是空白的
方法一

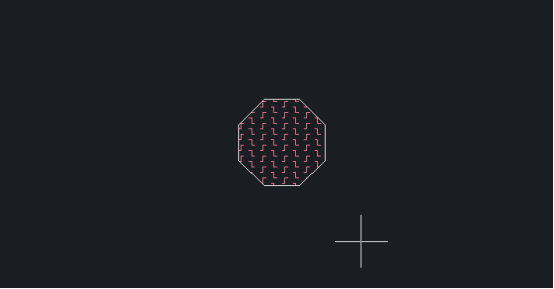

1)點擊圖紙上的任意一點，再雙擊鼠標的滑輪，CAD系統會自動調節圖形的大小和位置，我們再調節圖形的尺寸和位置
2)最后，圖形就出現在我們的視野中了
方法二
前提：文檔只有一組圖形，且圖形分布集中

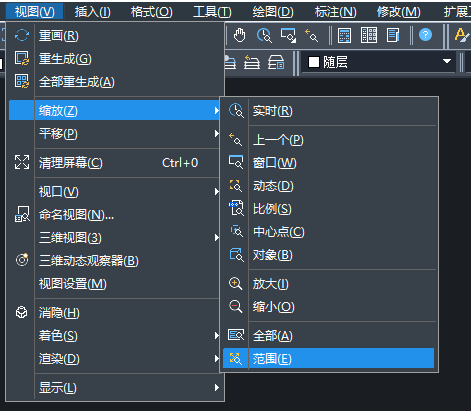

1)點擊菜單欄上的視圖-縮放-范圍按鈕

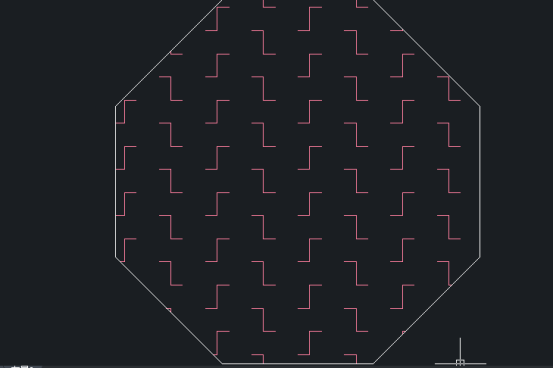

2)如下圖所示，圖形就自動調整了比例并且居中顯示了
方法三
前提：文檔有多組圖形，且圖形分布比較分散，或者圖紙沒有顯示圖形的全部部分

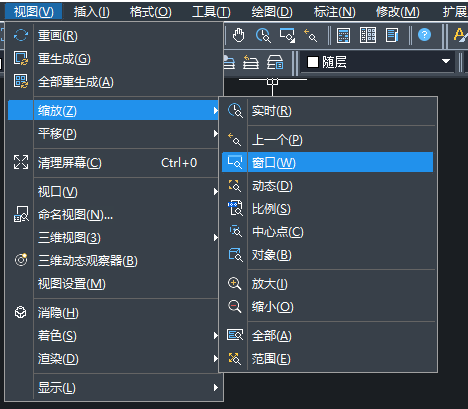

1)點擊CAD菜單欄上的視圖-縮放-窗口按鈕，根據相應的提示，我們指定窗口的角點。為圖形指定兩個角點，畫出一個窗口，圖形就自動調整了比例并且居中顯示了
