CAD怎么通過多線命令來新建窗線呢？下面跟著小編一起來學習下吧

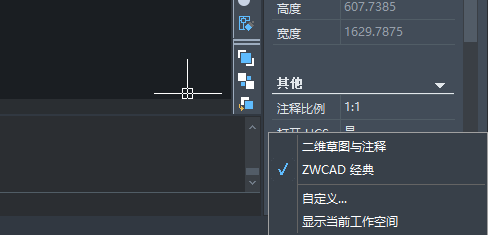

1、首先，大家打開中望CAD軟件，點擊界面右下角的“工作空間切換”按鈕，進入ZWCAD經典模式

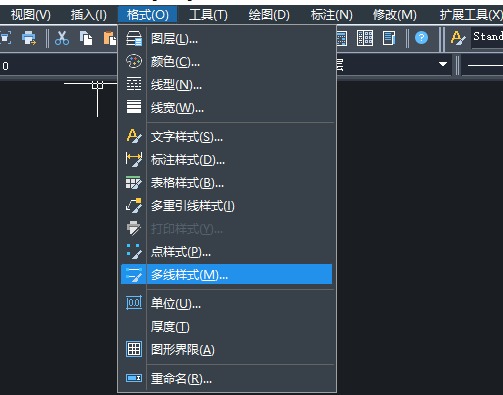

2、點擊菜單欄上的“格式”-“多線樣式”按鈕，從而打開“多線樣式”的對話框里

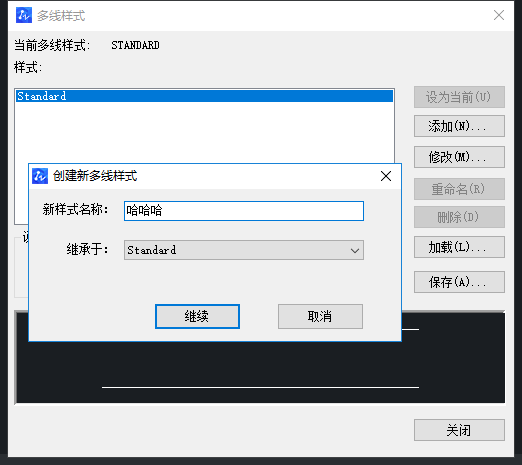

3、在“多線樣式”的對話框里，我們點擊右側的“添加”按鈕，為樣式命名，再點擊“繼續”按鈕，CAD系統會自動打開“修改多線樣式”的對話框

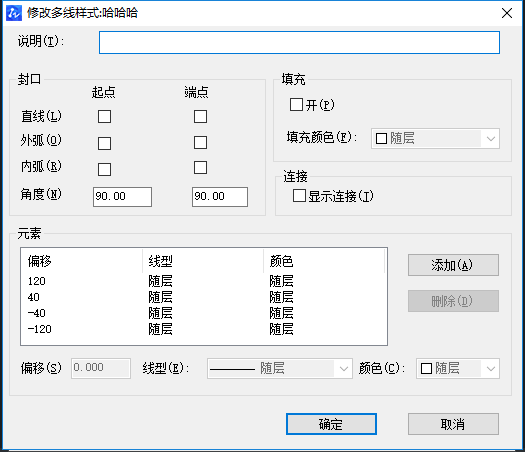

4、點擊右側的“添加”按鈕，添加兩條直線。在元素選項的下方，我們依次調整四條線的偏移值，分別取為120、40、-40、-120，再點擊確定

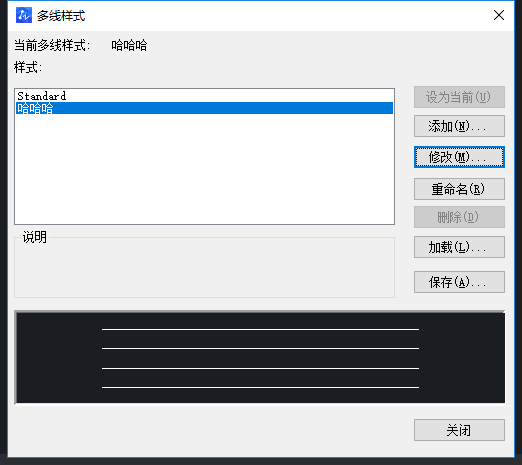

5、這樣，就可以用這個樣式畫窗線啦
