CAD中的標注默認帶有箭頭，可以清晰地指明標注數據的對象，但有時候默認的箭頭方向并不能達到明晰的效果，這個時候就需要用戶自己根據需要修改了。接下來小編就來介紹一下如何修改標注箭頭的方向。

1、 首先，大家打開中望CAD軟件

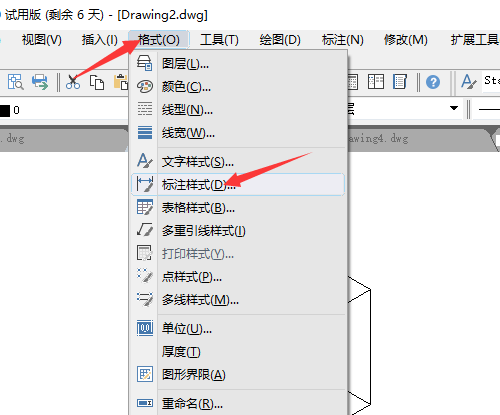

2、 點擊菜單欄【格式】-【標注樣式】按鈕

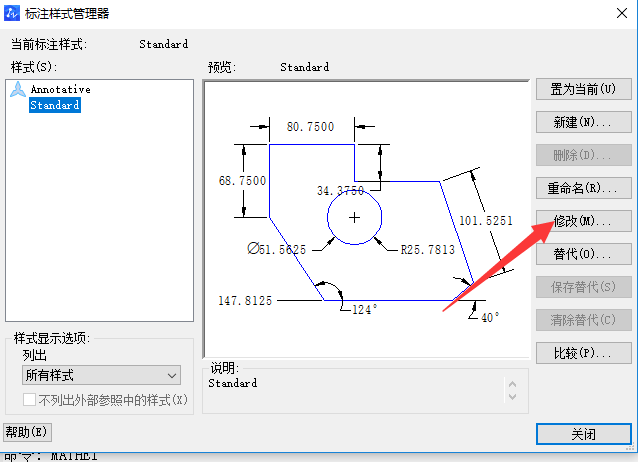

3、 在彈出的對話框中選擇“修改”選項

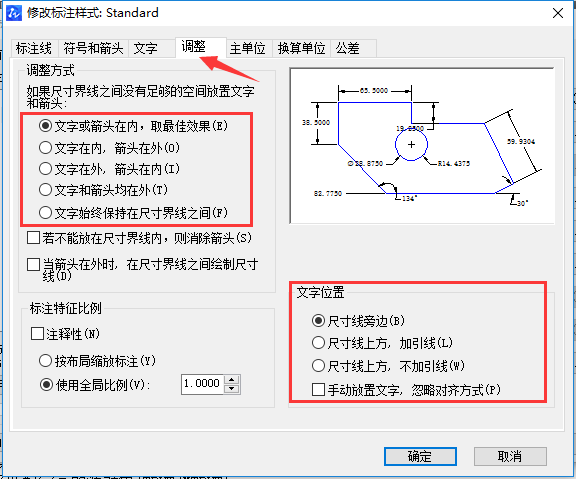

4、 此時CAD中顯示“修改標注樣式”對話框，切換到“調整”選項卡，在“調整方式”選項組中用戶可以自行選擇箭頭指向，在“文字位置”選項組，用戶還可以選擇文字的位置


5、 點擊“確定”按鈕，便可修改成功。
