CAD軟件中提供了多種三維實體的顯示形式：二維線框、三維線框、三維消隱等等。下面小編就來介紹一下各種三維實體的視覺樣式。
1、 大家打開中望CAD軟件，并將軟件的工作空間切換為二維草圖與注釋模式
2、 打開如圖所示已經繪制好的三維圖形

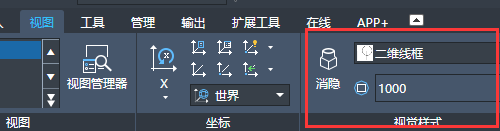

3、 點擊菜單欄【視圖】選線卡，找到【視覺樣式】選項板

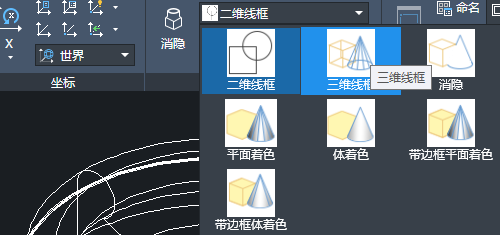

4、 點擊“二維線框”右邊的下拉按鈕，可以看到多種視覺樣式

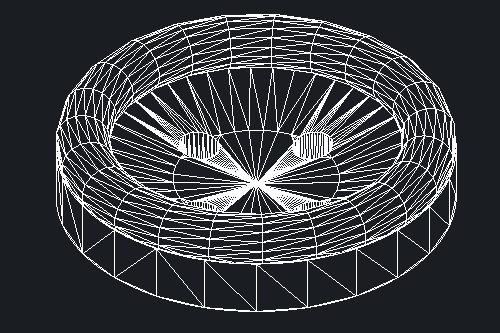

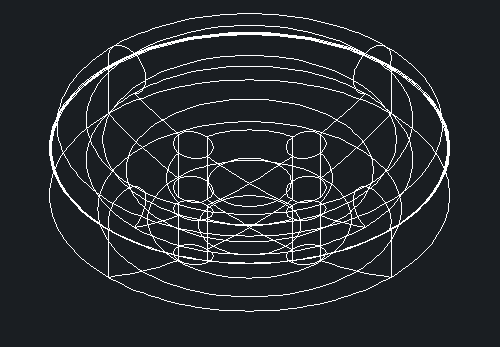

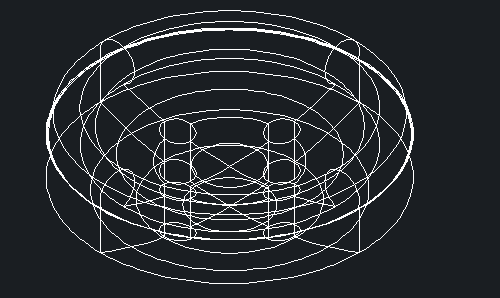

5、 二維和三維線框樣式可以表達模型的內部結構，在二維線框樣式下，光柵和OLE對象、線型和線寬都是可見的；而在三維線框樣式下，光柵和OLE對象、線型和線寬時不可見的；如圖所示是三維線框樣式下的圖形
6、 線框樣式可以表達模型的內部結構，如果要形象的展示模型的效果，則可以切換成其它模式，以下是在CAD中各種樣式下的紐扣圖形效果

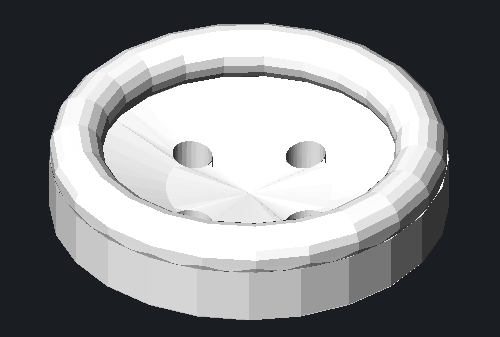

消隱

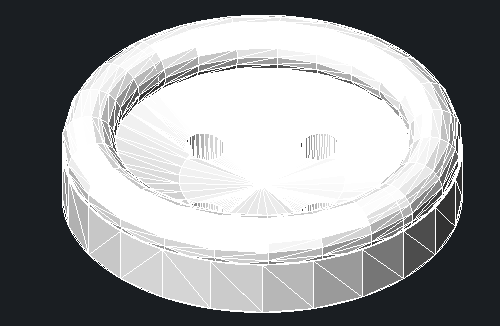

平面著色

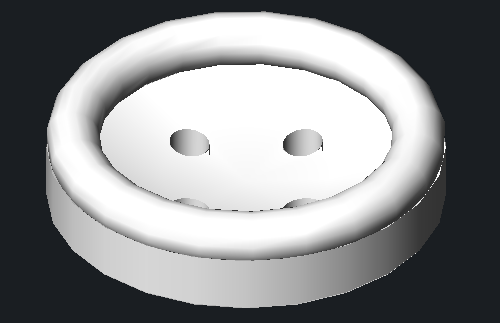

體著色

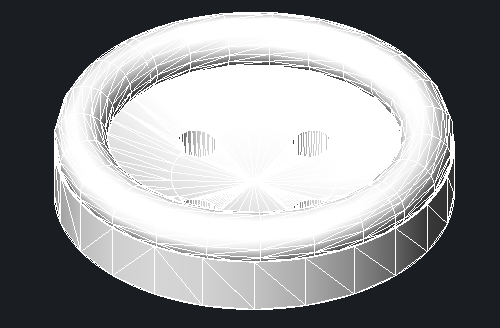

帶邊框平面著色
帶邊框體著色
