CAD繪制太極有什么技巧？
1.首先，我們打開中望CAD軟件。

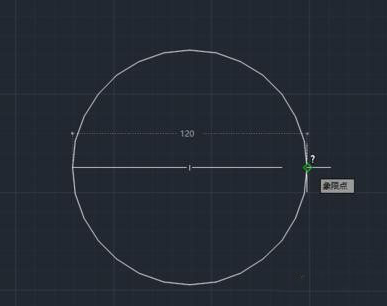

2.我們繪制一個半徑為60的一個圓，打開對象捕捉設置，勾選我們要用到的點，分別是圓心、端點、象限點，設置完成以后點擊確定。
3.在大圓里面我們需要畫2個半徑為30的小圓。利用對象捕捉和圓工具中的兩點模式，先捕捉大圓圓心，然后鼠標移動捕捉到大圓左邊的象限點，畫出第一個小圓，重復此步驟畫出另外一個圓。

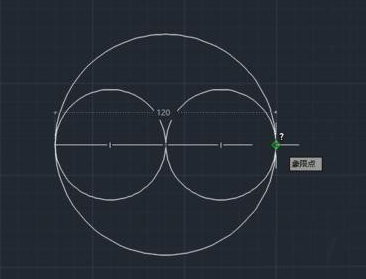

4.我們繪制好以后三個圓兩兩相切，用di命令測量一下每個圓的直徑。兩個小圓直徑都是60，大圓直徑為120.

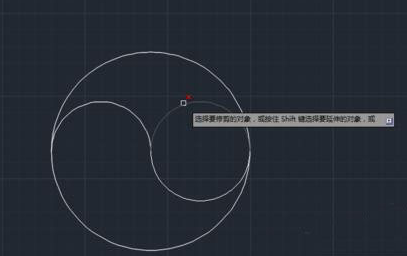

5.接下來我們使用修剪工具，點擊修剪工具，再按一下enter鍵或者單擊一下鼠標右鍵，然后移動到小圓上如圖進行修剪。

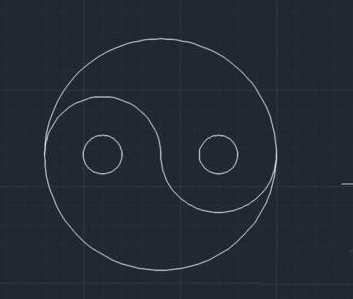

6.完成以后找到兩個小圓的圓心，再畫2個半徑為10的小一點的圓。這樣太極的輪廓已經出來了。
7.下面我們要給輪廓上色，在視圖里面點擊工具選項板，打開以后找到圖案填充。點擊一下圖案中的實體填充，然后在要上色的地方單擊一下。

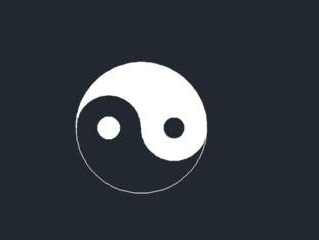

8.關閉圖形柵格，來看一下最后的結果，太極圖已經全部完成了。這里填充了白色的圓和大圓白色的一半，另外一半是背景色是黑灰色，當然也可以在圖案填充里面找到喜歡的顏色進行填充。
