CAD的粗糙度符號標注

我們先來回顧一下，粗糙度傳統的標注方式是怎樣的。

1、隨意畫一條直線，使用偏移命令，分別偏移5、11，形成三條直線，如圖1

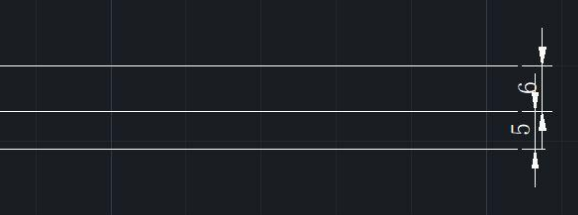

圖1（利用偏移繪制3條直線）

2、設置草圖設置中的【極軸追蹤】-【增量角度】選擇30，點確定，如圖2

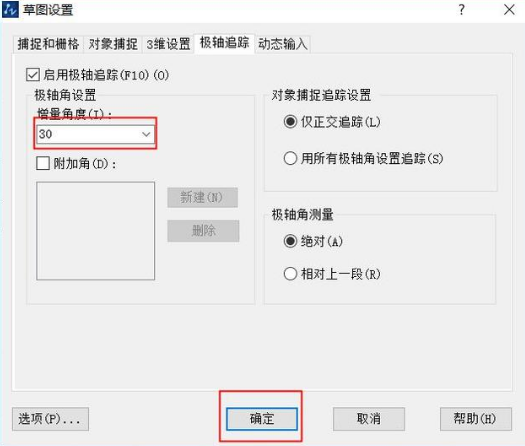

圖2（啟動30度角的捕捉追蹤）

3、接下來，利用直線和捕捉，畫粗糙度符號。設置的增量角度，每30度會顯示綠色虛線。指定60度后在最上面直線上點確定。如圖3

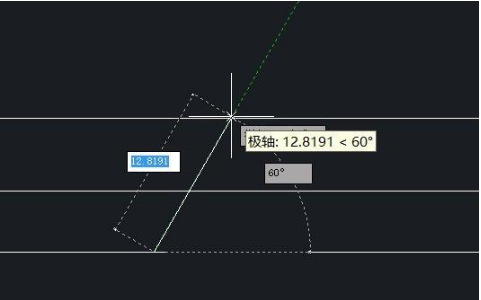

圖3（找到60度角，畫直線）

4、經過捕捉，最后得到粗糙度符號的繪制，如圖4

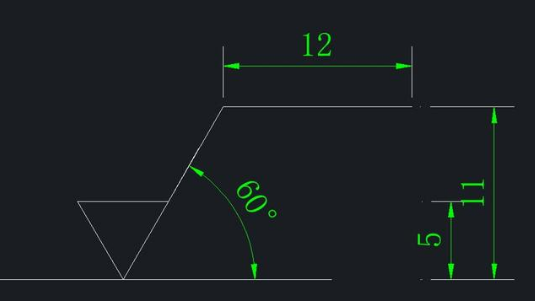

圖4（得到粗糙度符號）

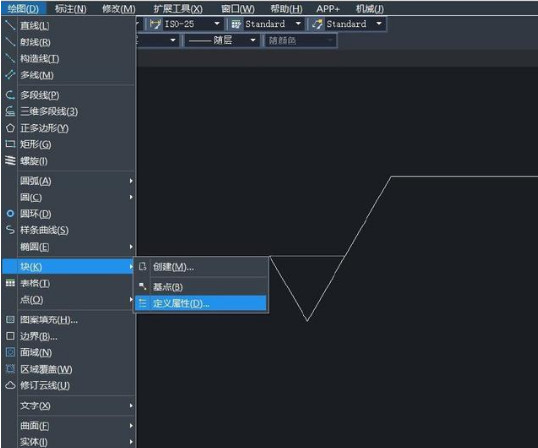

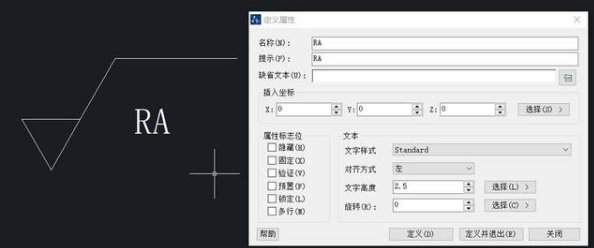

5、然后點擊【繪圖】——【塊】——【定義屬性】，對于指定屬性的位置做好配置。如圖5和圖6

圖5

圖6

這樣，一個標準的粗糙度符號才算繪制完畢。而一般圖紙中對于粗糙度的標注肯定不在少數，每個標準還不盡相同。如果全部都要這么做，那只粗糙度符號將會占用我們大量時間。

那么重點就來了，如何能快速做好粗糙度的標注呢？以中望CAD機械版為例，我們演示一下。

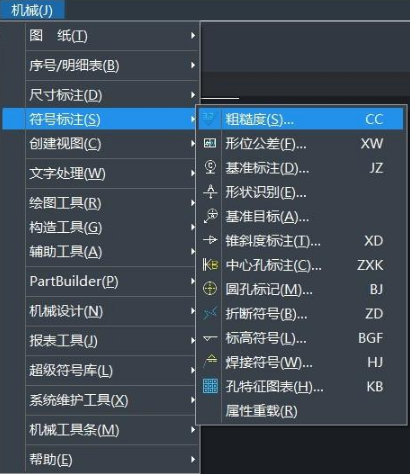

打開中望CAD機械版中的——【機械】菜單——【粗糙度】，也可以使用快捷命令：CC直接啟動該命令。如圖7

圖7（啟動粗糙度命令）

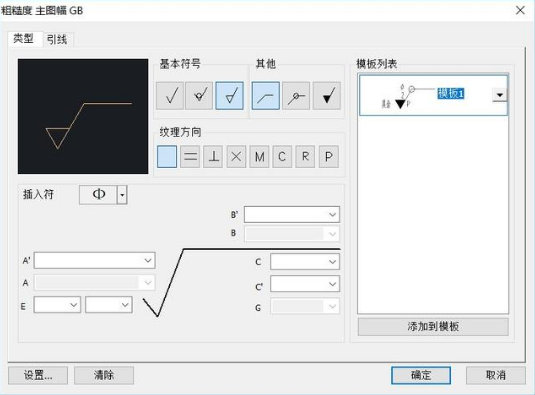

啟動粗糙度界面，其中包括【類型】和【引線】兩大部分?！绢愋汀肯掠小净痉枴?、【其他】、【紋理方向】等，可以通過鼠標點選、特殊符號插入、數值輸入直接得到。左邊的黑色預覽框可以實時顯示，所改即所得，一目了然。常用的粗糙度標注，還可以添加到模板列表里，方便下次調用。

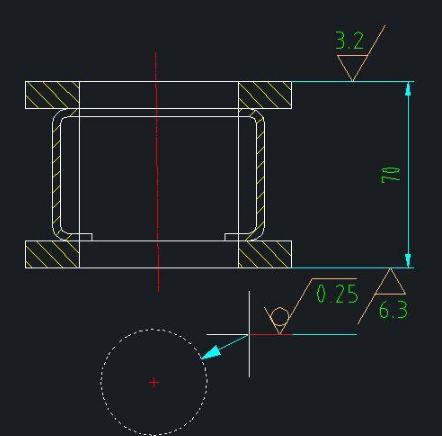

粗糙度的標注，除了水平標注，還有垂直標注、斜度標注、反向顯示等。使用此機械版的粗糙度符號標注，都可以輕松得到。指定標注位置后只需要按需選擇即可，滑動鼠標就可以隨時預覽想要的結果，鼠標左鍵確定位置即可完成該標注。最最重要的是，使用機械版的粗糙度標注，還能自動吸附在零件上。一旦圖紙零件有移動，粗糙度會自動跟著移動，無需使用移動命令。
