CAD線型管理器的部分調整技巧
在CAD中我們?nèi)绾稳ピO置圖形虛線大小呢？
1.首先，我們打開CAD軟件。

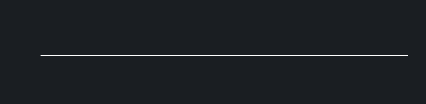

2.繪制一條直線。
3.然后，我們點擊“虛線型”就可以了，找不到虛線型的話，我們可以在“線型管理器”中添加虛線型，再點擊“虛線型”就可以了。
4.設置虛線型的比例大小的三種方法：

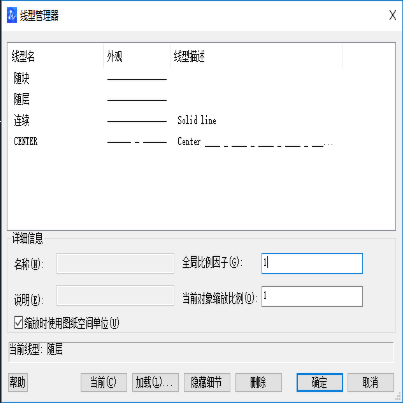

（1）打開特性里的線型比例選項，打開線型管理器，可以根據需要設置全局比例因子，從而調整線型的大小，這里小編將比例因子改為2，進行確認，虛線比例就改變了 。

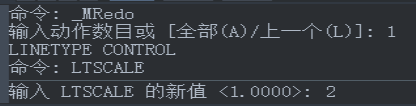

（2）在命令行中，填寫 LTSCALE ，CAD軟件的默認值為1，可以通過輸入更大的比例因子調節線型的比例大小，這里小編輸入了2，虛線的比例也會改變。

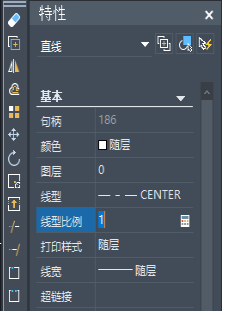

（3）點擊虛線，再點擊鼠標的右鍵，在右方的特性里也可以調整線型比例的大小。
