CAD利用加減方式查詢組合面積

CAD軟件提供了加、減查詢組合面積的功能，如果選擇了加或減運算，則可以從當前計算的總面積中加上或減去當前選擇對象的面積。如果計算合并的面積，可以通過指定點或選擇對象測量多個面積。接下來就以一個圖形為例向大家展示一下具體的操作步驟！

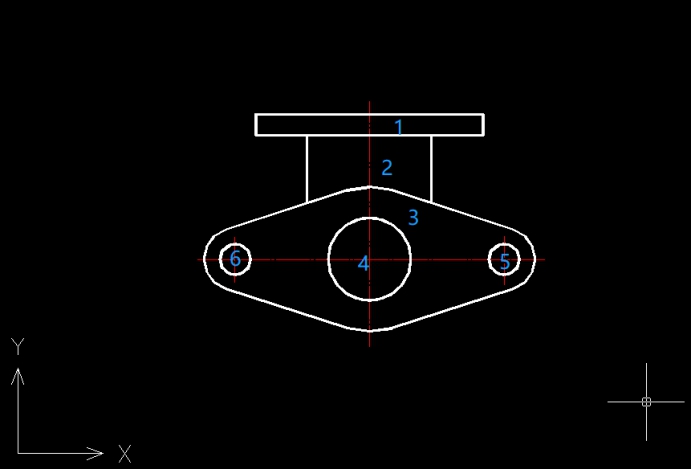

1. 打開一個需要測量的圖形文件，如下圖所示，為了方便大家理解，小編給圖形標上了序號，從圖中可以看到，總面積應為1、2、3三部分的面積總和減去4、5、6三個孔的面積。使用面積測量時，首先將計算方式設置為“加”模式，計算圖形輪廓的總面積，再設置為“減”模式，減去三個圓的面積。

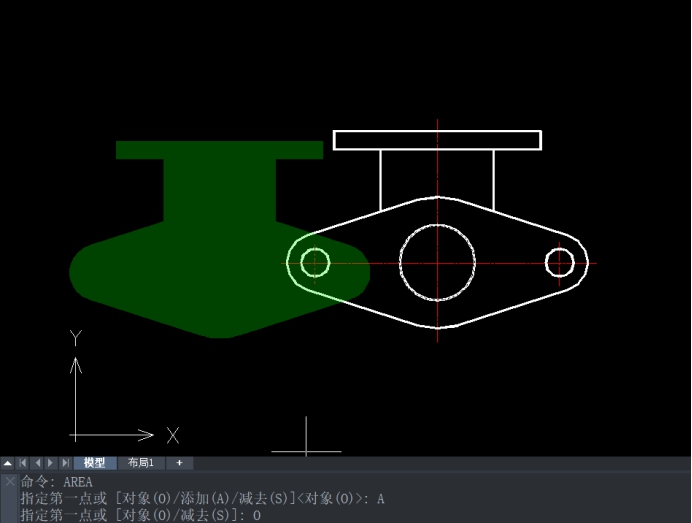

2. 依次點擊【工具】——【查詢】——【面積】按鈕，或是在命令行輸入AREA并按回車鍵確認，這時命令行提示指定第一個點，我們輸入“A”按回車鍵確認，轉入“加”模式，接著再輸入“O”，按回車鍵確認，以選擇對象方式添加計算面積的對象，依次選擇1、2、3三個對象，并按回車鍵確認，如下圖所示。

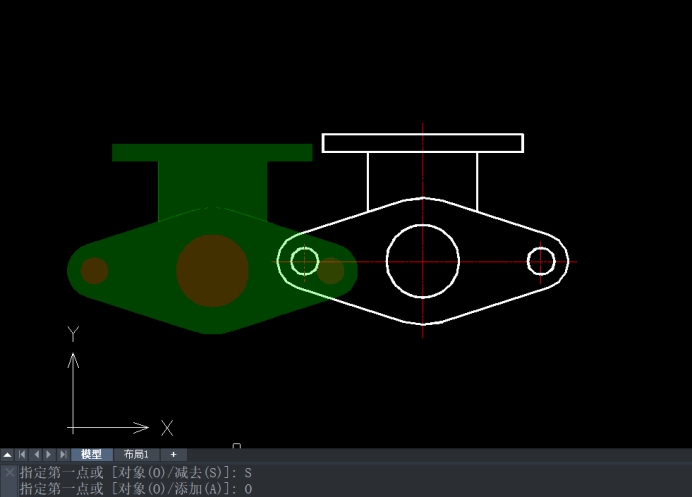

3. 在命令行提示指定第一個點時輸入“S”按回車鍵確認，轉入“減”模式，接著再輸入“O”按回車鍵確認，依次選擇4、5、6三個對象，如下圖所示。

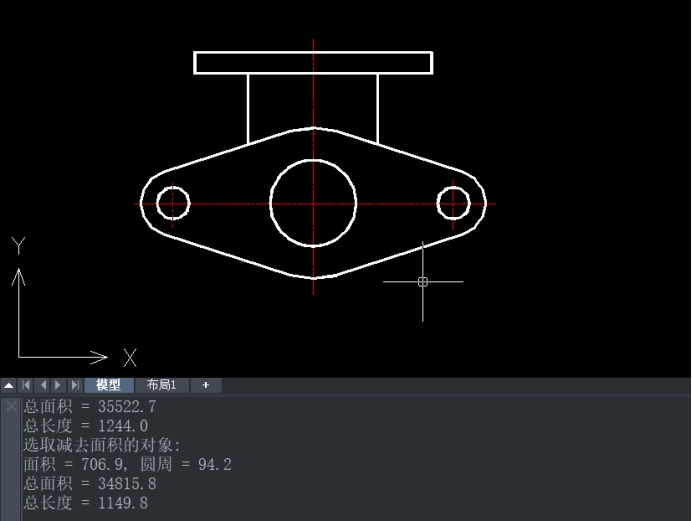

4. 以上選擇完成后，按回車鍵確認，系統顯示查詢結果，總面積=34815.8。

  以上就是在CAD中利用加、減方式查詢組合面積的方法，可以看到，在命令執行過程中，中望CAD不斷地根據加減對象面積的情況給出當前的總面積。
