伴隨3D打印課程走進中小學，更多師生親身體驗3D設計和3D打印的樂趣，孩子們能夠?qū)⒏鞣N奇思妙想化為現實，進而提高創新思維與動手能力。2016年的春節將近了，這個節日最不能少了的環節就是“掛燈籠，迎新春”了。中小學三維創意社區小編貼心地為大家準備了燈籠對聯的小課件，讓大家親手設計屬于自家的燈籠，為新春增添與眾不同且更具歡樂喜慶的氣氛。這個新春，跟著我們3DOne一起動起來吧！

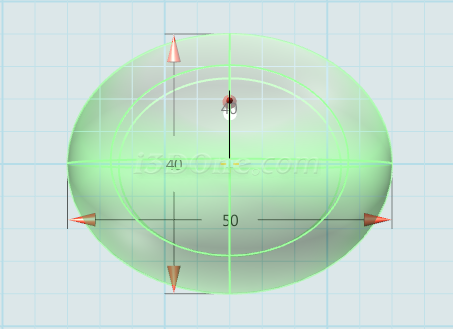

1、選擇平面繪制區域，選擇基本實體，點擊橢球形，輸入數值如圖。

2、選擇特殊功能，點擊抽殼，選擇先前繪制的造型，輸入如圖，中鍵確定：

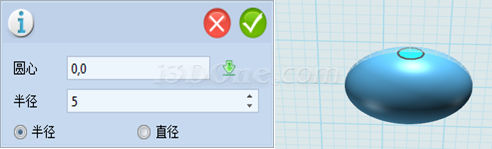

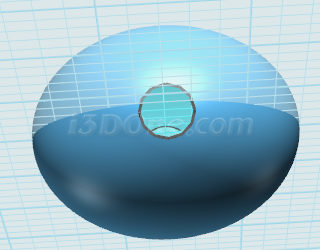

3、選擇平面繪制區域,點擊草圖繪制，選擇圓形，輸入圓心（0,0），半徑5，可得：

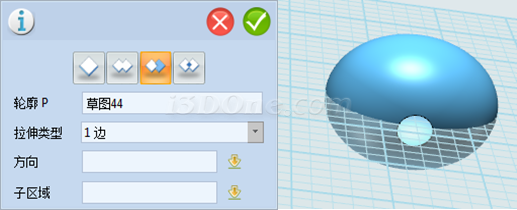

4、選擇特殊造型，點擊拉伸，選擇圓形，輸入拉伸高度-45，選擇減運算，可得:

5、選擇平面繪制區域,點擊草圖繪制，選擇圓形，輸入圓心（-5,0），半徑5，可得：

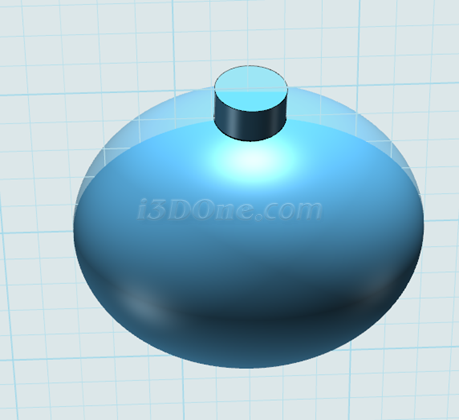

6、選擇特殊造型，點擊拉伸，選擇圓形，輸入拉伸高度-5,可得：

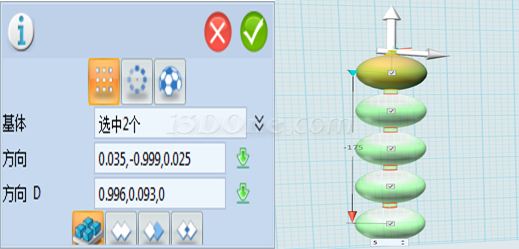

7、選擇基本編輯，點擊陣列，選擇全部造型，輸入方向如圖，距離-175，數量5個，可得：

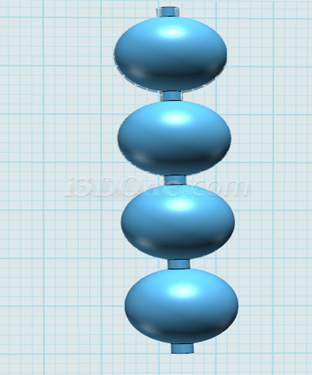

8、選擇鍵盤Delete鍵，刪除最后一個橢球形，可得：

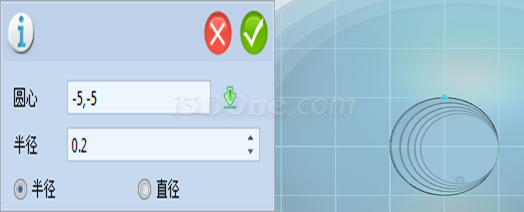

9、選擇平面繪制區域,點擊草圖繪制，選擇圓形，輸入圓心(-5,-5),半徑0.2，可得：

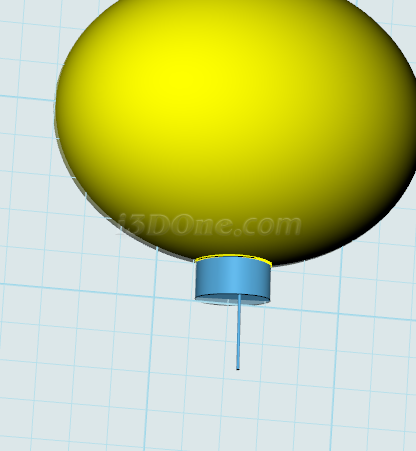

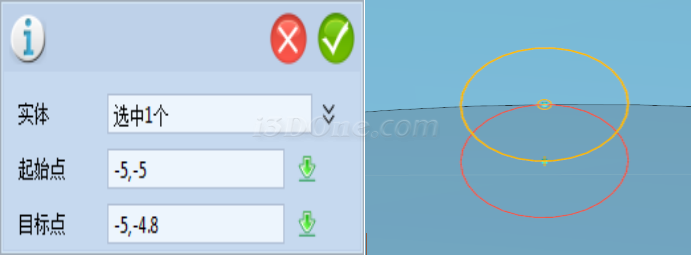

10、選擇基本編輯，點擊移動，將圓形移動到如圖位置，再選擇拉伸，輸入距離10.可得：

11、選擇基本編輯，點擊陣列，選擇圓形陣列，點擊先前拉伸造型，輸入方向如圖，數量50個，可得：

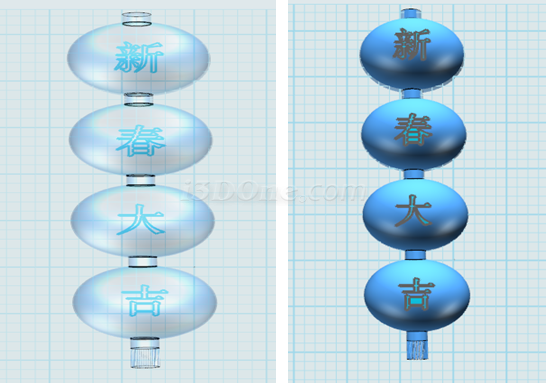

12、選擇草圖繪制，點擊文字預設，選擇華文中宋，大小12，書寫文字如圖，再點擊移動，選擇動態移動，移動到上表面中間位置，可得：

13、選擇特征造型，點擊拉伸，選擇文字，選擇對稱，輸入拉伸高度3，可得：

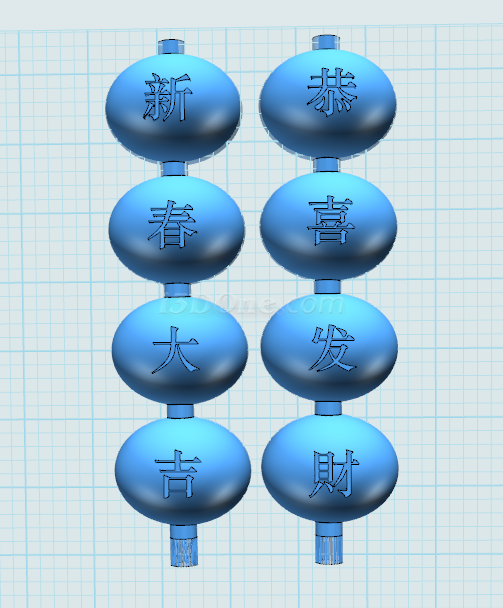

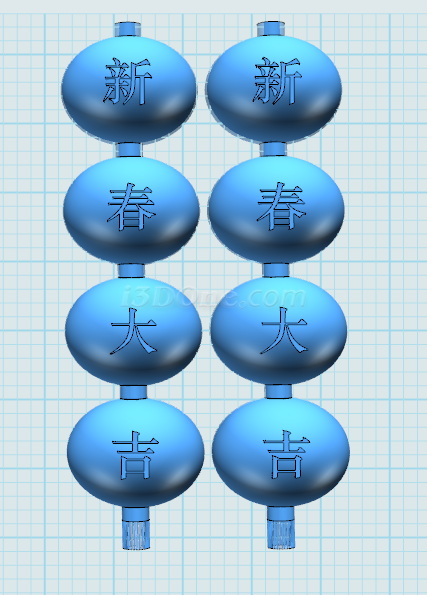

14、選擇全部造型，按住鍵盤Ctrl，按定鼠標左鍵移動鼠標向右移到如圖位置，復制全部，可得：

15、選擇鍵盤Delete鍵，刪除復制后的文字，再選擇文字預設，書寫如圖文字，同理可得：

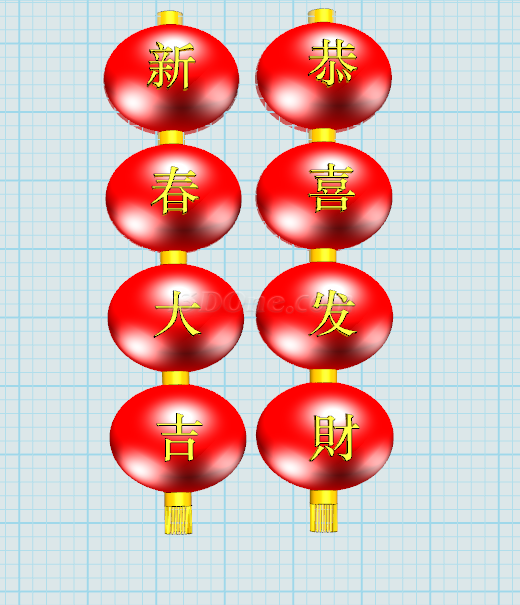

16、點擊材質渲染命令，添加自己喜歡的顏色，最終效果如圖所示：



【燈籠對聯模型下載】http://www.i3done.com/model/57103.html#ad-image-0。

【趣味活動】完成的作品可參加“圣誕元旦到，樂享ONE豆節主題活動”http://www.i3done.com/contest/show/25.html。



   3DOne免費下載及更多課程詳情：www.i3done.com
