動畫是3D設計中能直觀展現設計成果的途徑之一，設計師總會有想將自己所設計的機械仿真運動并展現給他人的時候，接下來我們使用中望3D學習如何進行產品的動畫制作。
第一步，打開命名為Simulation的文件（如圖1所示），以“類型”方式進行排序。
圖1 打開Simulation文件
第二步，打開AIC裝配，新建“動畫1”，時間從0秒開始，如圖2所示 。
圖2 新建動畫

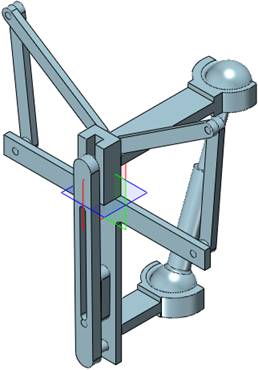

第三步，進入動畫制作環境，把視圖切換到等軸測，記錄相機位置，如圖3所示。
圖3 進入動畫制作環境

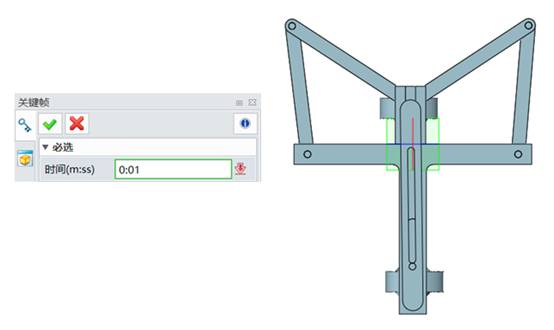

第四步，創建1秒關鍵幀，并把視圖切換到前視圖，記錄相機位置，如圖4所示。
圖4 創建關鍵幀-1

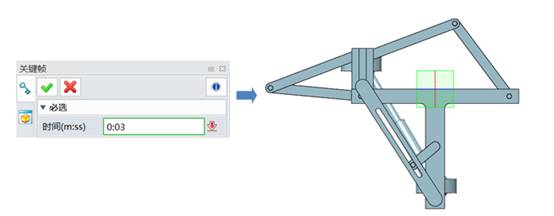

第五步，創建3秒關鍵幀，使用拖拽，把零件拖放到下圖位置，并記錄相機位置，如圖5所示。
圖5 創建關鍵幀-2

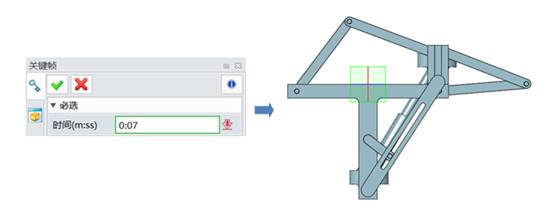

第六步，創建7秒關鍵幀，使用拖拽，把零件拖放到下圖位置，并記錄相機位置，如圖6所示。
圖6 創建關鍵幀-3

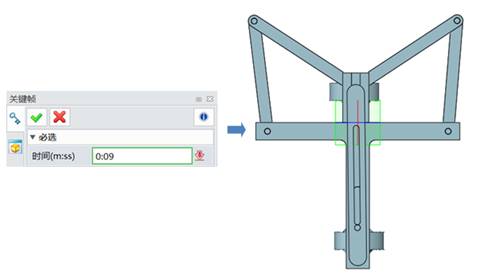

第七步，創建9秒關鍵幀，使用拖拽，把零件拖放到下圖位置，并記錄相機位置，如圖7所示。
圖7 創建關鍵幀-4

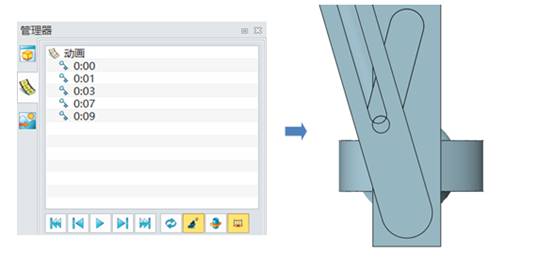

第八步，使用管理器，不開啟檢查干涉，播放動畫，發現下圖區域存在明顯干涉，但還是可以進行播放，如圖8所示。
圖8 播放創建的動畫

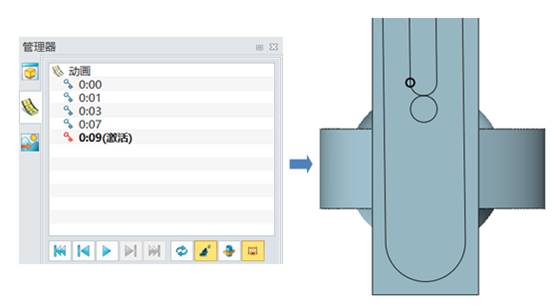

第九步，開啟檢查干涉，重新播放動畫，此時動畫將在干涉處卡住，無法進行播放，如圖9所示。
圖9 檢查干涉

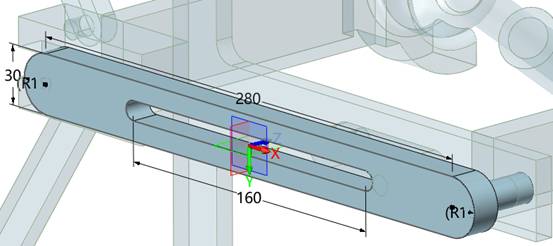

第十步，退出動畫環境，在裝配下雙擊杠桿1，進行零件編輯，雙擊顯示草圖1，把尺寸160改為200，退出草圖并刷新歷史管理器，完成設計變更，如圖10所示。
圖10 設計變更
此時，再進行干涉檢查狀態下的運動仿真，已無干涉。至此，整個零件的動畫制作課程也就完成了，相信本次課程對大家實際操作有一定的幫助，后續也歡迎大家使用中望3D挖掘更多動畫制作技巧哦。
馬上下載中望3D2017版，體驗智能設計，讓創意無極限：http://www.zw3d.com.cn/product-58-1.html
Z3是什么格式文件：http://www.zw3d.com.cn/blog/201503131763.html
