為了使技術溝通更加方便且不受設計軟件的約束，中望3D2018版的“PDF輸出”能支持“3D PDF輸出PMI對象”、“2D PDF支持矢量輸出工程圖對象”。本次課程將要介紹這兩個功能在3D 2018中的使用。

1. 3D PDF 輸出 PMI 對象

中望3D的2017版在輸出PDF格式時，只能輸出產品的結構，不能把在軟件中添加的PMI標注一起打包保存。但這一功能在2018版中得到優(yōu)化升級，用戶可以直接把3D模型及相關應用PMI標明技術說明，通過3D PDF打包，把數模保存成PDF的格式。之后通過辦公軟件Adobe Reader 打開并查看我們的數模、PMI數據 ，對數模進行旋轉、平移、放大、測量等操作。與更廣泛的人員進行分享和交流，讓圖紙不再受設計軟件的限制，讓技術交流變得更隨心所欲，這一功能最大限度的提升設計的協同性和效率。

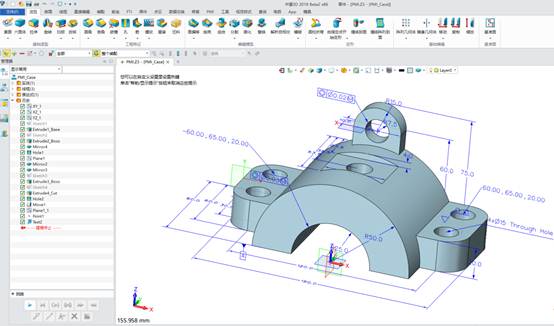

首先，我們要打開一個已經用中望3D軟件PMI標注好的數模，如圖1所示。

 圖1

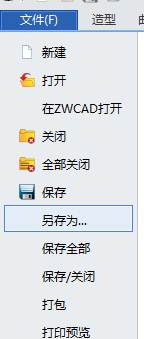

然后，將PMI標注完的數模保存成PDF格式，點擊“文件”—“另存為”，如圖2所示。

 圖2

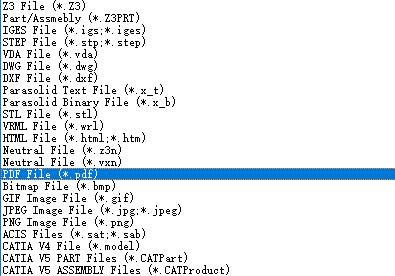

接著，點擊另存為后選擇保存類型為PDF格式，如圖3所示。

 圖3

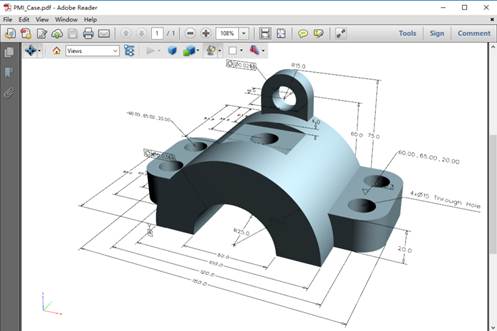

再將保存好的PDF文件用Adobe Reader打開，如圖4所示。

 圖4

最后，我們就可以把我們的產品結構和尺寸數據以PDF的形式打開。同舊版本相比，2018版本能夠將PMI數據在PDF中對外輸出，使得客戶在對產品進行技術交流、評審時不再受軟件的限制，只需通過辦公軟件就能直觀看到。

2. 2D PDF 支持矢量輸出工程圖對象

矢量導出工程圖，就是把工程圖的線條作為矢量對象導出，這樣無論是著色投影的視圖，還是一般的線框投影視圖，導出后的PDF放大縮小，邊緣都能清晰無鋸齒。

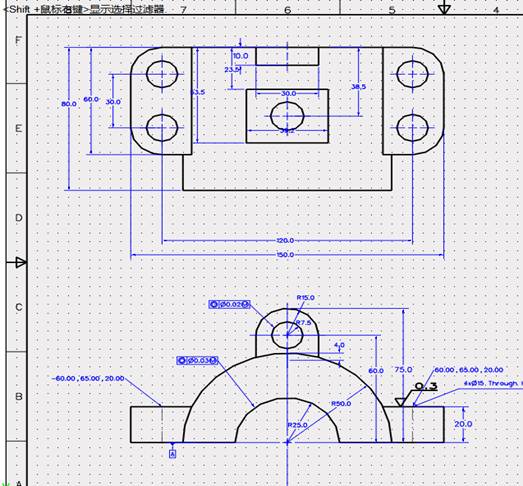

首先，我們打開一個已經用中望3D 軟件設計的2D工程圖，如圖5所示。

 圖5

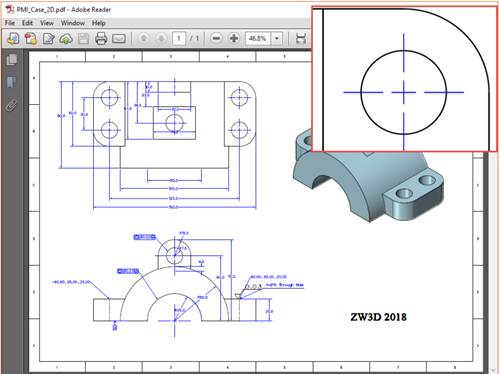

然后，同3D PDF 輸出 PMI 對象的方法一樣，將2D工程圖保存成PDF格式，并用Adobe Reader打開。我們可以看到無論是著色投影的視圖，還是一般的線框投影視圖，導出后的PDF放大縮小，線條都非常平滑，如圖6所示。

 圖6

以上就是中望3D2018版在“PDF 輸出”模塊上做出的改良。無論是3D輸出PMI，還是2D工程圖支持矢量化輸出，都在用戶體驗上進行了提升，完善了舊版本。相信能讓大家使用起來更方便！
