7、參照下圖構建立體模型，為便于描述其中的形態關系，用三種顏色表示。其中綠色部分是壁厚為2的等壁厚形體。請問：
1、 模型的體積是多少？
2、 假設模型按照前視圖形態放置在水平平臺上(即綠色區域的底部接觸平臺)。如果保障整個模型不傾倒，即整個模型的重心坐標在底面的投影落在綠色部分范圍之內，紅色尺寸所能達到的最大值是多少？
第一問是求零件的體積，要知道零件的體積就必須先建立模型，因篇幅有限，本文只介紹使用中望軟件對該題模型的建立方法。
步驟如下：

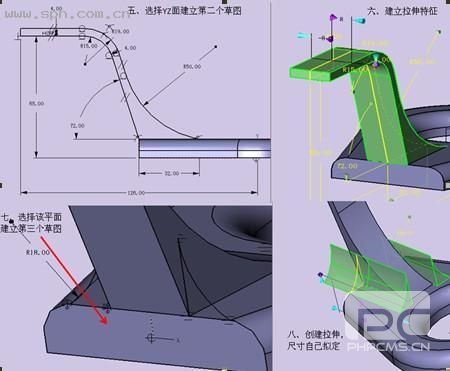

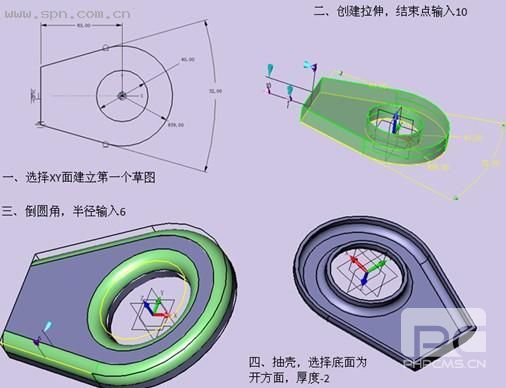

建立第一個實體特征：

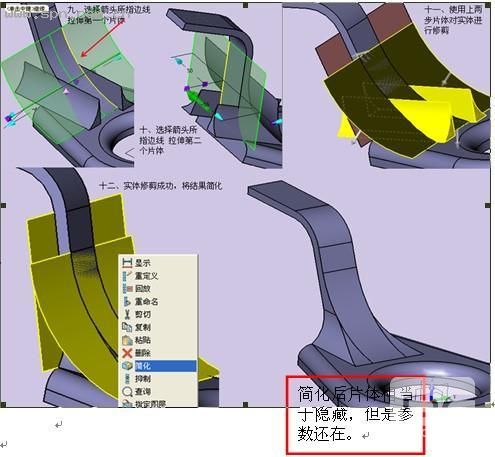

建立第二個實體特征：

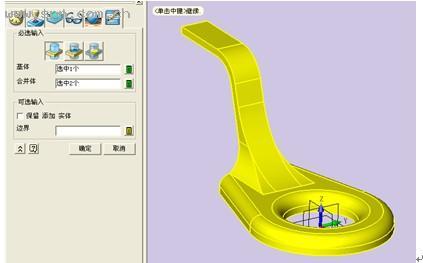

使用組合模型 功能，選擇之前做的實體為基體，上一步修剪完成的兩個實體為合并體。單擊確定，零件合并成一個實體。如圖1-21所示。
圖1-21

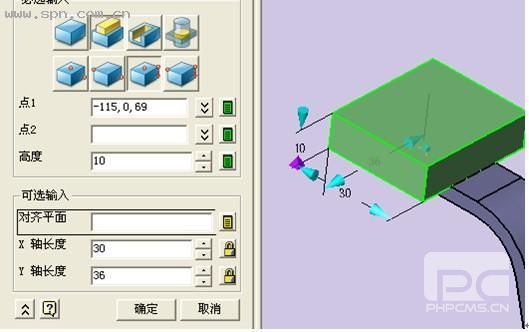

選擇六面體功能，建立第三個實體特征。
圖1-22

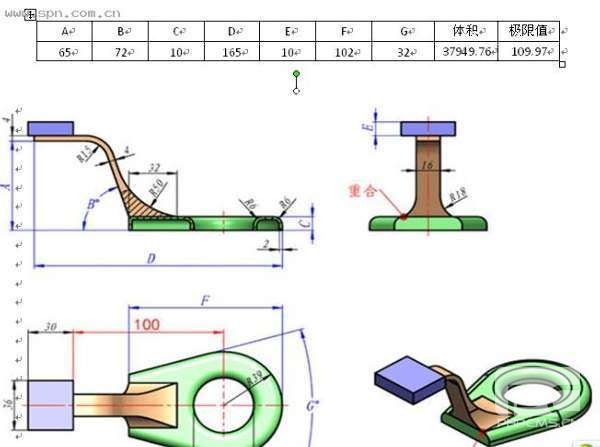

零件完成，并再次檢查零件尺寸。
