三維CAD/CAM軟件中望3D支持片體質量計算，這相比其他三維CAD軟件是一大亮點，因?yàn)橐话愕娜SCAD軟件都需要將片體修復成實體才能計算質量。

       片體質量計算帶給用戶的好處是：當用戶接到客戶產品文檔時，需要針對產品進行報價，而這些產品往往都是經過了文件轉換而存在一些縫隙（非實體），如果用其他三維CAD軟件，就必須先花時間將實體修復成片體才能計算出質量。但在中望3D里面，可以直接對片體進行質量計算，用戶可以在第一時間給出報價。因?yàn)樵谝话闱闆r下產品轉換后，只存在一些細小的縫隙，誤差并不大。

       下面就針對片體質量查詢及片體與實體之間的誤差進行講解和對比。

       下圖為開放的片體產品，圖中有三處開放位置，如圖所示：

\

       首先，為了更接近實際，將產品材料改成PP。

\

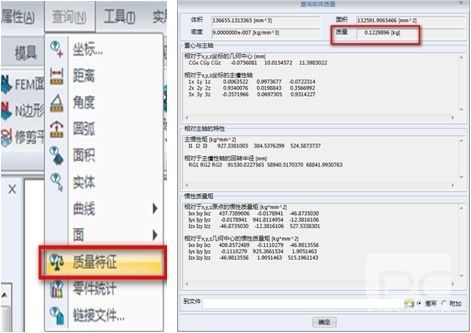

       接著就可以計算出該片體產品的質量。

\

       下面來計算修復成實體后的實體產品質量，先將該產品修復成實體。

\

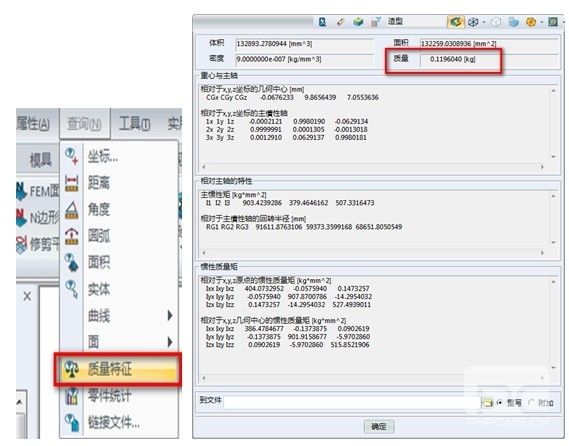

       然后查詢?cè)搶?shí)體產品質量。

\

       通過觀察可知，片體與實體質量計算的誤差僅為0.003kg。另外，中望3D還支持對裝配體進行質量計算。操作時不選擇實體，直接點確定就默認對整體裝配計算質量。有興趣的朋友可以試一下，相信中望3D這款高性價比的三維CAD軟件能大幅提升您的工作效率。
