作為一名工業設計專業本科、機械設計專業碩士的畢業生，2008年以來我一直從事家電產品的產品設計及結構設計工作，主要運用國外三維CAD軟件。在一個偶然機會開始了解中望3D，由于其易學易用且功能強大，逐漸了解中望3D這款三維CAD軟件，所以在這次工信部舉辦的“中國3D工業設計創新大賽”，在幾款指定參賽的國產軟件中，嘗試性選擇中望3D進行我喜愛的概念跑車模型全程參賽，并最后脫穎而出獲得一等獎。

用中望3D完成跑車的草圖設計，造型設計，裝配動畫，后期渲染

      獲獎后很多論壇網友包括媒體向我咨詢這款作品的三維CAD設計技巧，大家都很好奇既然進行汽車設計為什么不用Catia這些更具優勢的國外軟件？原因有2個：一是該大賽主要推廣國產軟件；二是我想嘗試用國產軟件中望3D能不能設計出我想要的作品。賽果證明，國產三維CAD并不遜色國外軟件，甚至在個別具體功能點上尤為出色，實在令人驚訝，例如高階曲線、曲面等命令、實體與曲面的混合成型等等，下面的分享將會詳細提及，現開始就這款概念跑車參賽作品給大家分享一下我的設計過程。

      首先說說該作品的靈感來源：來自F-22猛獸戰斗機，車頭略帶張揚，而整體車身使用極其順滑的流線型設計，線條流暢而不帶一點波瀾，為達到節能環保的目的，車身期望大面積使用碳纖維材料設計，減輕車身的同時達到較高的百米加速度。同時該概念車也主打?qū)崿F(xiàn)油電雙擎混合動力，力求將時尚與環保節能進行到底。

      在產品造型設計上，全過程使用中望3D進行參數化的建模，其中大量運用高階曲線、曲面等命令創建高質量的曲面造型，保證了跑車白車身的整體流線度。同時在模型渲染上，材質運用匹配，燈光環境設置嫻熟，使產品渲染圖獲得逼真的視覺效果。

      接下來談一下使用中望3D設計過程中的關鍵技術點：

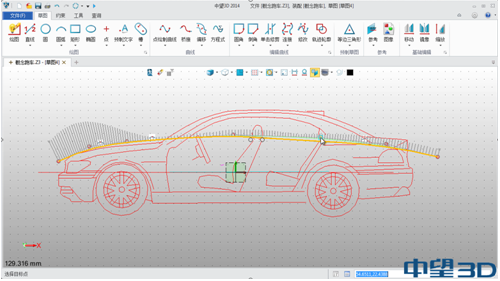

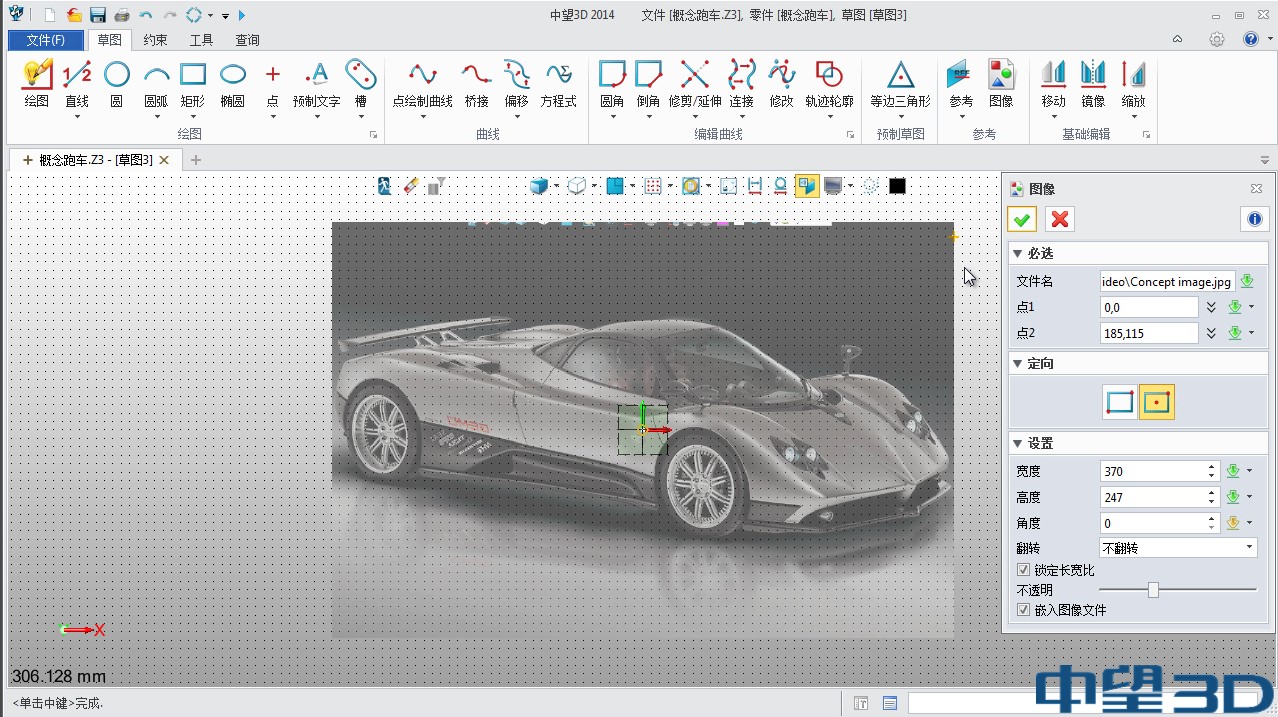

      快速導入草繪圖片、布局線框進行車身曲線構建。中望3D支持很好的草繪圖片導入，尺寸和透明度的調整，同時快速方便的線框調整快速創建布局三視圖。如下圖：

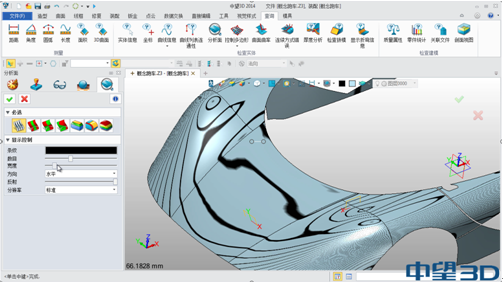

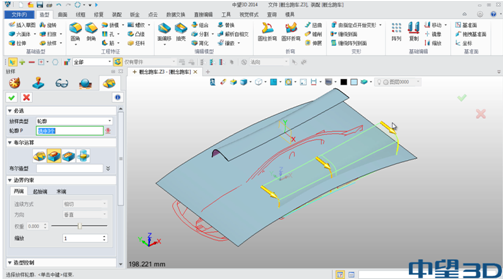

       1.     使用放樣，U/V面，F(xiàn)EM面創建高質量的曲面。中望3D有很多曲面創建的命令，特別好用的是U/V面命令創建網格曲面，并且非常方便快捷的達到G1/G2的曲面，同時FEM是創建多邊面的利器。這些曲面命令都是創建車身曲面的高效最大保證，加快了設計師的操作進程。如下圖：

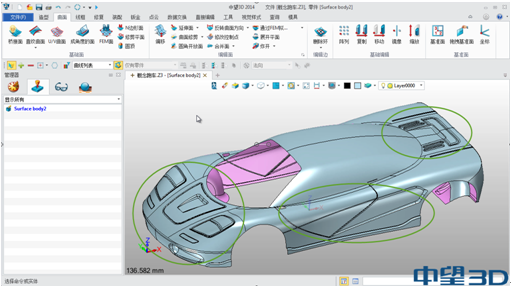

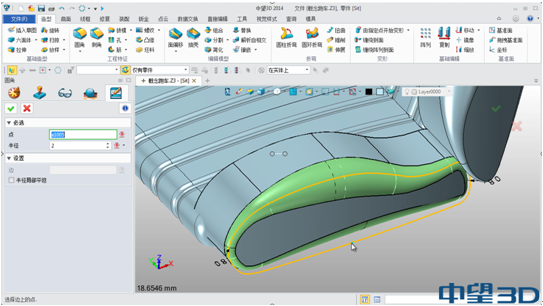

      2.     混合建模技術快速設計車身的細節結構。中望3D中令我最滿意的就是實體與曲面的混合成型，實體與曲面能夠直接使用布爾運算得到想要的造型。這個作品在車身的排氣管、導氣槽、燈槽、裝飾條等細節特征，都是大量使用實體+曲面布爾求解成型的。而這些操作如果使用其它三維軟件還需要不斷的修剪、分割、炸開再縫合等多步驟去實現。中望3D在這點上大大提升了設計效率，如下圖：

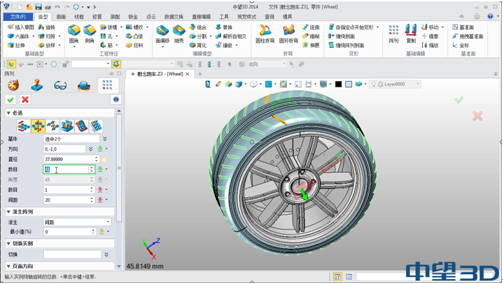

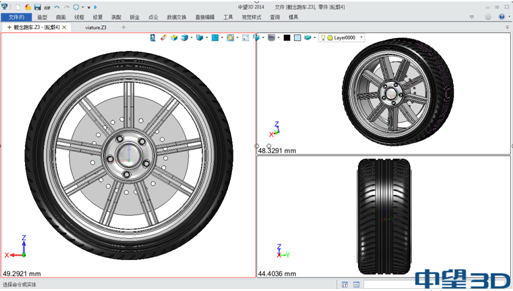

      3.     輪轂設計運用了大量的拉伸、旋轉等基本實體建模命令。其中在輪轂設計中中望3D陣列的表現讓我吃驚，除了普通的陣列功能外，中望3D還支持沿曲線、曲面陣列，并且支持多種方式的派生、交錯、基準控制方式，這使我在做輪轂設計中事半功倍，簡單的十來步驟就得到了最終的造型。如下圖：

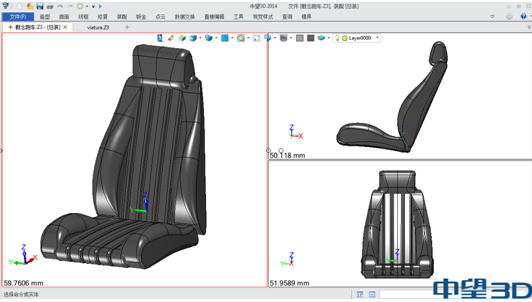

      4.     座椅設計本來在這次注重外觀的工業設計大賽中，不打算設計，后來由于時間充足，嘗試做了建模。一開始的時候碰到一些問題，就是頭枕和扶手等處的曲率漸變曲面如何創建。最后通過中望工程師的指導，直接使用變半徑的命令，就創建了復雜而順滑的漸變曲面。這個功能我使用兩年中望3D以來一直沒有了解到，這一次參賽，獲獎是其次，自我提高是關鍵，這次對中望3D的變半徑倒圓角的功能不得不衷心點贊！如下圖：

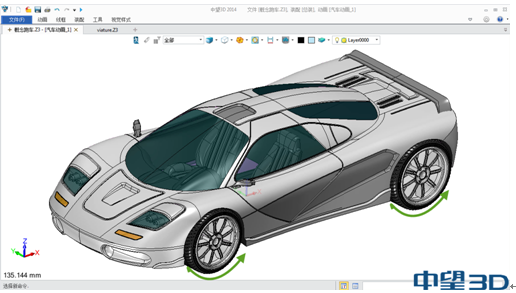

      5.     做總裝配的時候，由于這個產品主要是關注外觀，所以沒有做過多的細節機構設計。盡管零件數量不多，但還是使用中望3D創建了裝配約束，并且嘗試使用了裝配動畫的功能，創建簡單的動畫，讓4個輪子能夠驅動起來，整個操作一步到位。如下圖：


      6.     最后就是渲染的環節了，這次渲染使用的是中望3D集成的外掛Keyshot，直接點擊命令就能從中望3D中就將模型提取到Keyshot中進行材質、燈光、背景等的添加，并完成渲染圖的輸出，至此也完成了全部的設計。如下圖:


       結語： 當我在選擇中望3D這款軟件進行參賽的時候，也曾擔心國產三維CAD軟件的功能達不到預期，但真正在創作過程中發現中望3D的產品、造型設計方面非常出色，參數化建模、實體曲面混合建模等等功能，極大快速提升使用者的效率，這讓我對國產三維CAD軟件刮目相看，可以毫不夸張地說，在一定程度上，國產軟件完全可等同國外軟件。我衷心希望國產軟件中望3D能為更多設計師提供更加高效方便的設計利器，輔助設計師的三維設計能力再上一個臺階！
