有些時候大家會需要將CAD圖紙輸出為高分辨率的光柵圖像，然后用到一些圖像處理軟件，比如photoshop進行顏色填充或其他圖像處理。在CAD中用輸出命令命令可以輸出BMP圖像，但這種圖像就相當于屏幕截圖，很低的分辨率明顯不能滿足大家的需要。
其實，無論是中望CAD還是其他CAD都提供了虛擬的光柵圖像打印驅動，通過常規的打印操作就可以輸出高分辨率的光柵圖像。只是需要先安裝一下驅動，有些CAD默認就已經安裝了一兩種光柵圖像的虛擬打印驅動，只是驅動安裝方法略有不同。

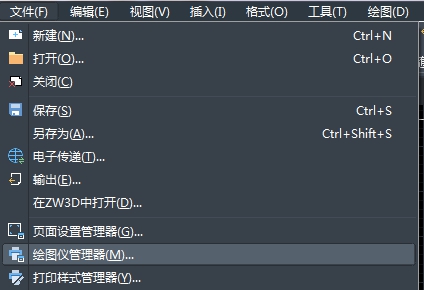

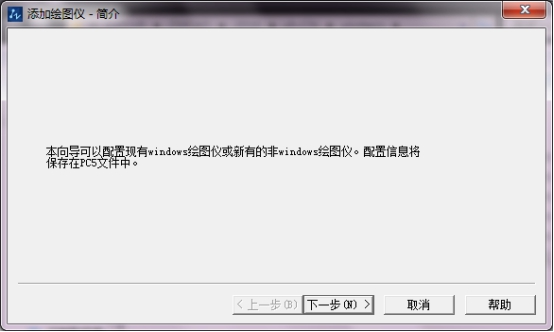

中望CAD的“文件”下拉菜單下有一個“繪圖儀管理器”，選擇這個選項，會直接打開內置驅動的目錄，在目錄中有一個“添加繪圖儀向?qū)А?，雙擊此文件可以開始驅動安裝，直接點兩次“下一步”，在“打印機型號”左側列表中選擇“光柵文件格式”，右側選擇你需要的驅動。如果沒有你需要的格式，你可以選擇一個相近的格式，輸出后用圖形處理的PS等軟件再轉換一下就好了。最后按“下一步”完成安裝，打印機名字自己也可以改。如下圖所示：
安裝好驅動后，光柵圖像打印驅動就會出現在打印對話框的打印機列表中，要輸出光柵圖像的時候，選擇此打印機即可。其他設置，如紙張大小、打印范圍、打印比例和打印樣式表和常規打印設置一樣，點“屬性”按鈕可以設置輸出光柵圖像的分辨率。
