CAD中大圓如何與小圓相切
1.首先，我們打開中望CAD軟件。

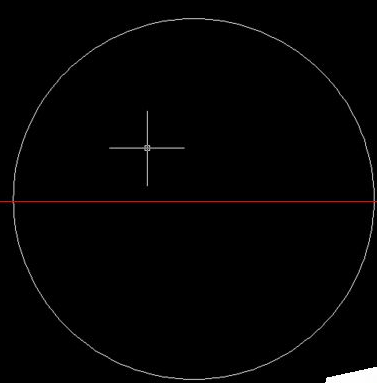

2.繪制一個大圓。
3.接著做輔助線，過圓形的兩條互相垂直的直線，簡單點就是把圓等分四分。

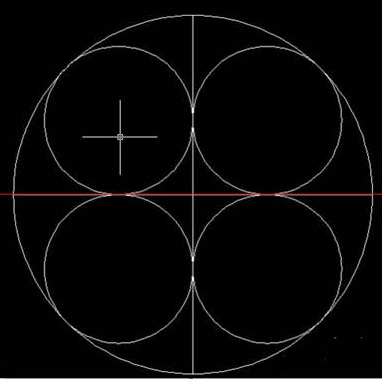

4.畫小圓，用繪圖——>圓——>相切，相切，相切，分別切圓和兩條直線，如此畫四個小圓。

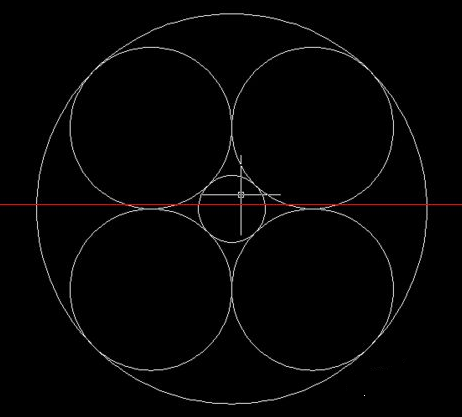

5.我們刪除輔助線，用同樣的辦法：繪圖——>圓——>相切，相切，相切，分別切四個小圓中的三個，畫出第五個小圓。
