CAD里的塊就是把幾個或者幾十個圖形組成一個整體（并不要求相連在一起），建立一個圖形“塊”，這個包含了一個或者許多圖形的“塊”就成為一個整體，方便到處整體移動和編輯。“塊”相當于集裝箱，如果你在圖形中多處用到同樣的一批圖形，可以先做成塊，就不必每次都畫這些圖形了，只要在指定地點插入這個塊，就行了。塊可以用“塊編輯器”修改，修改了一個塊，這個圖形中所有這個塊都跟著修改，不必到處尋找每一個圖形。

如何定義塊呢？

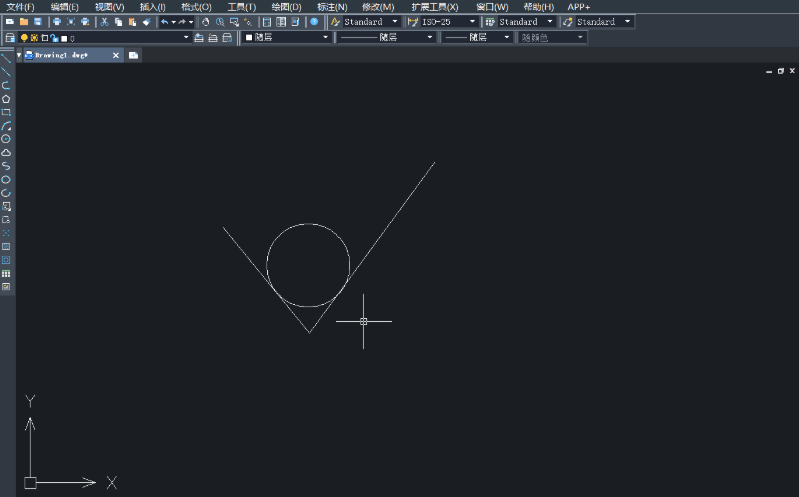

1. 首先，我們打開中望CAD，繪制一個符號，如下圖：

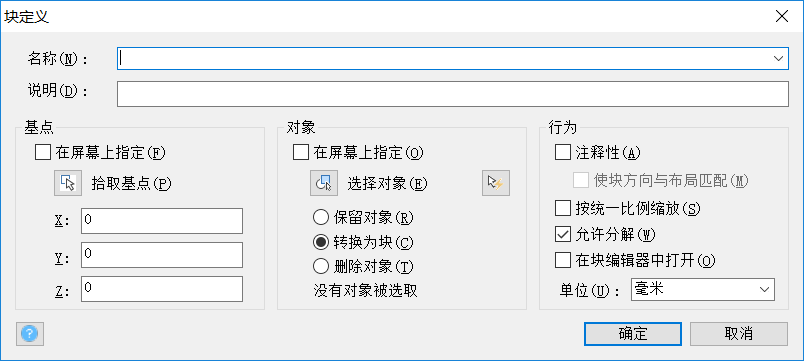

2.我們點擊繪圖界面欄，或者輸入快捷命令B然后回車；彈出塊定義的對話框。

（注：快捷鍵B是創建內部塊的命令，創建外部快的命令是WB。）

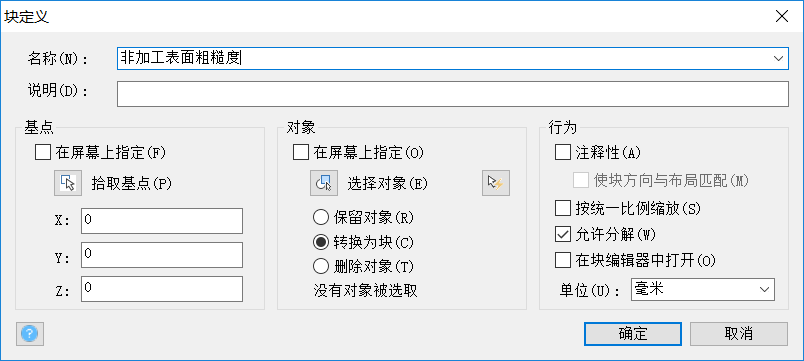

（1）項目名稱輸入：非加工表面粗糙度；

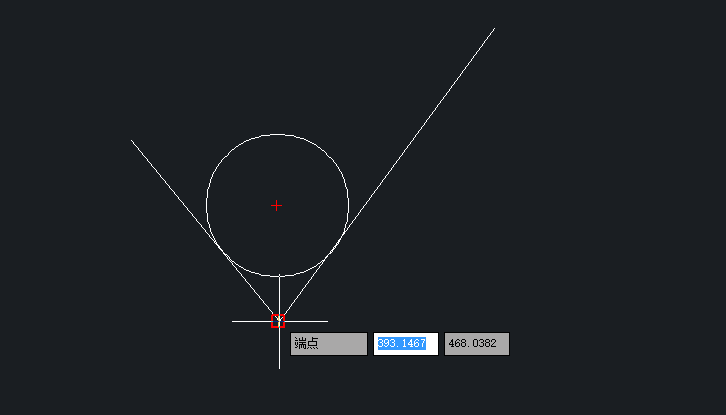

（2）點擊“拾取點”，塊定義對話框消失，點擊粗糙度符號的尖點后，塊定義對話框重現；

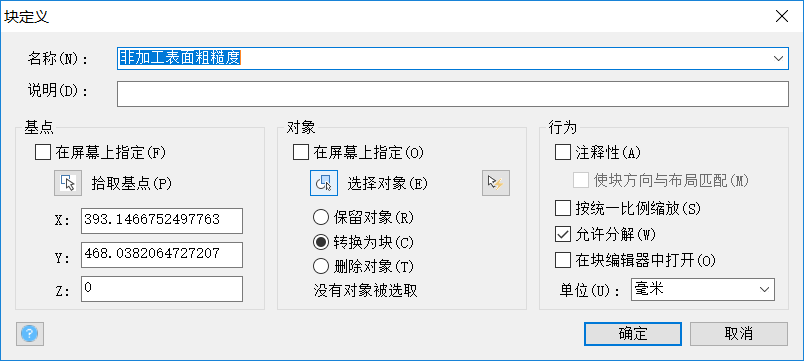

（3）點擊“選擇對象”，塊定義對話框再次消失，選取整個粗糙度符號，結束選擇后，塊定義對話框再現，如下圖：



CAD塊的介紹及用法



CAD塊的介紹及用法



CAD塊的介紹及用法



CAD塊的介紹及用法



如何插入塊？

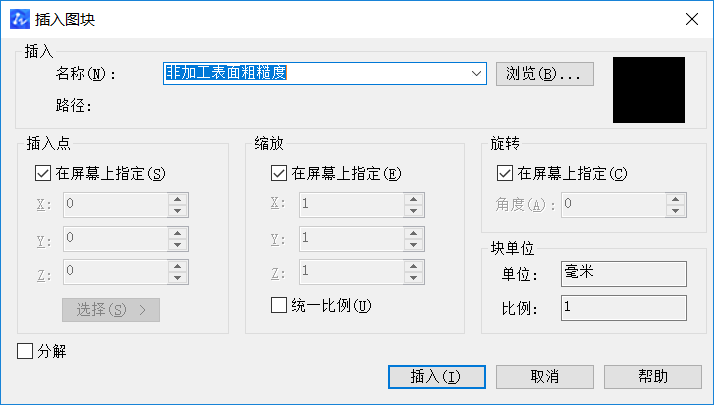

1. 我們?cè)诠ぞ邫谥姓业健皦K”插入或者在命令行中輸入insert，彈出插入對話框，如下圖：



CAD塊的介紹及用法

2. 選取好，插入點，單擊鼠標便完成了。

以上介紹了關于如何在CAD中創建塊的使用方法，希望這些小技巧能在日常使用CAD設計過程中對大家起到一定幫助。
