我們在使用CAD繪制設計圖時，修改圖紙是避免不了的，但是我們需要快速的修改圖紙的話，靠眼睛來找是肯定找的沒那么仔細甚至還消耗時間，那我們可以通過CAD繪圖軟件來幫助我們找出不同。 接下來介紹一下對比圖紙的操作方法，步驟如下：
1. 我們打開熟悉的CAD繪圖軟件

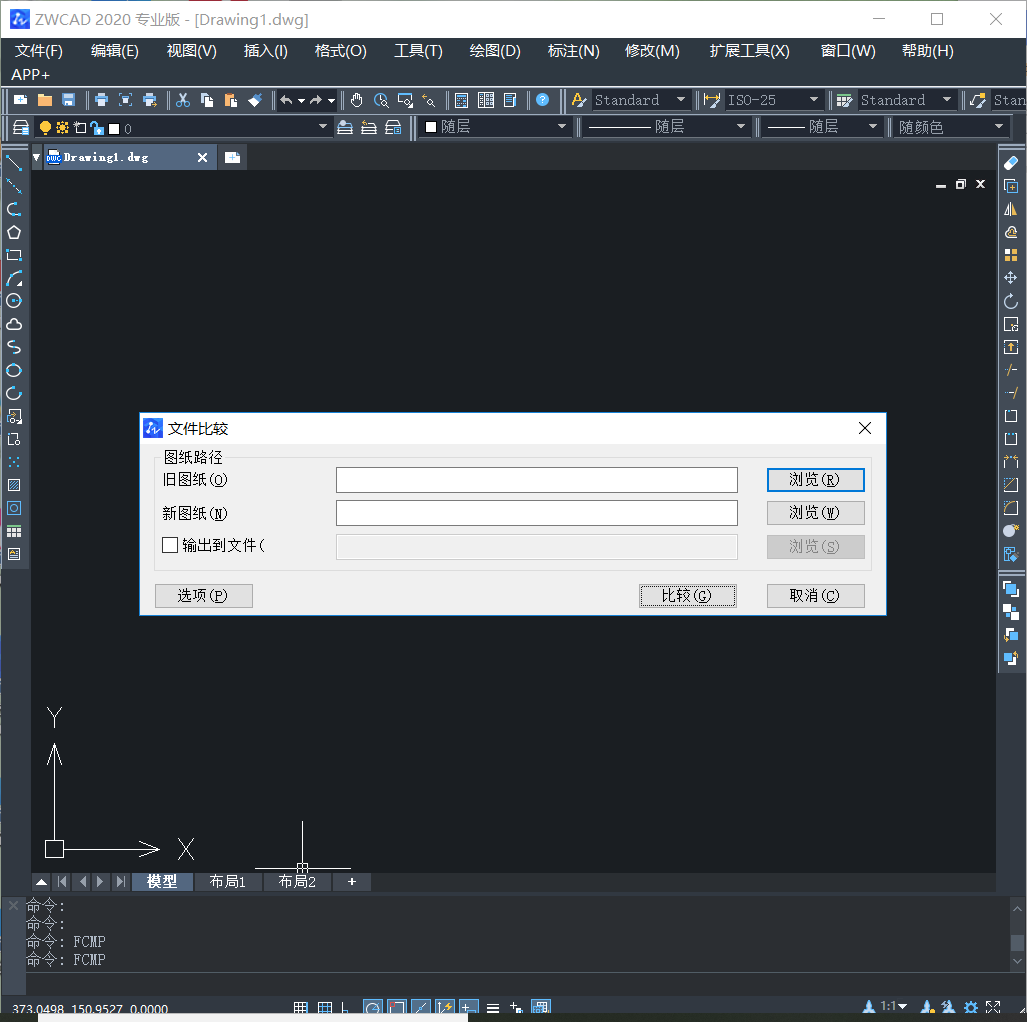

2. 命令行里輸入“FCMP”然后會彈出“文件比較”對話框，如圖所示：

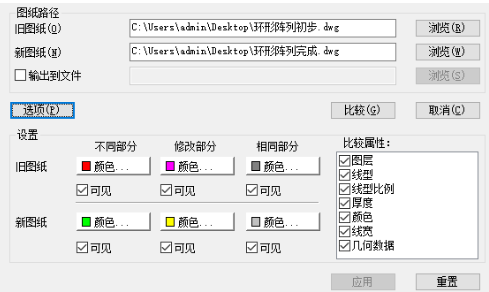

3.然后我們插入需要比較的新舊兩張圖紙，點擊“選項”找到“比較屬性”，之后我們可以根據自己需要比較的條件來勾選 （用戶也可自定義“不同部分、修改部分、相同部分”的顏色顯示，以及設置是否可見 ），如圖所示：
4.勾選完成后，點擊“比較”，然后對比效果就出來啦！

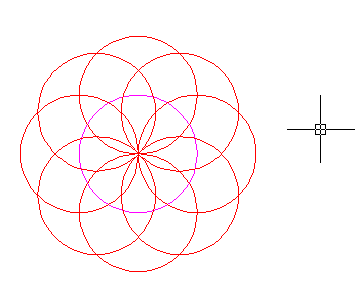

舊圖效果如下：
新圖效果如下： （新圖紙中，跟舊圖紙不同的部分用綠色顯示；新圖紙中修改過的部分是用黃色顯示的）
以上就是關于快速找出新舊圖紙不同的方法，希望對你們有所幫助。
